Компрессор системы воздушного кондиционирования – снятие и установка Ford Focus 1

• ‹‹‹ Жиклер испарителя – снятие и установка Ford Focus 1
• Сердцевина конденсатора (холодильника) – снятие и установка Ford Focus 1 ›››

Электрооборудование. Управление микроклиматом.

Снятие

1. Слейте хладагент из системы воздушного кондиционирования.За дополнительной информацией обратитесь к Разделу 412-00.

2. Поднимите автомобиль.За дополнительной информацией обратитесь к Разделу 100-02.

3. Отсоедините защиту двигателя (при наличии).

4. Снимите крышку ремня привода аксессуаров (при наличии).

5. Снимите ремень привода аксессуаров с натяжителя ремня привода аксессуаров.

6. Рассоедините штекерный разъем муфты компрессора A/C.

7. ПРЕДОСТЕРЕЖЕНИЕ: Заглушите магистрали хладагента и компрессор A/C, чтобы предотвратить загрязнение.

Отсоедините магистрали хладагента от компрессора A/C.

• Отбракуйте уплотнительные кольца круглого сечения за их дальнейшей ненадобностью.

8. Снимите компрессор системы воздушного кондиционирования.

Установка

1. ПРИМЕЧАНИЕ: Установите новые уплотнительные кольца круглого сечения на магистрали хладагента.

ПРИМЕЧАНИЕ: Перед установкой нанесите на уплотнительные кольца круглого сечения магистралей хладагента чистое охлаждающее масло.

Установите элементы на место, работая в обратной последовательности.

Ремонт. Часть 1. Замена компрессора кондиционера на Форд Фокус ST.

Быстрый ремонт заклинившего компрессора кондиционера FORD FOCUS 1.

#053 снятие компрессора кондиционера,замена патрона-осушителя на Audi Q7,VW Touareg

Замена фильтра салона и очистка кондиционера Форд Фокус

Правильная заправка автомобильного кондиционера

Разбираем компрессор кондиционера Ford Mondeo, S-Max. Оцениваем состояние.

Замена радиаторов кондиционера и охлаждения Ford Focus 1

Неполадка : течь в конденсаторе кондиционера Ford Focus 1. Была возможность заварить дырки, но я решил заказать новый, ибо старый на мой взгляд был в плачевном состоянии.

Задача : заменить радиаторы кондиционера для Ford Focus 1.

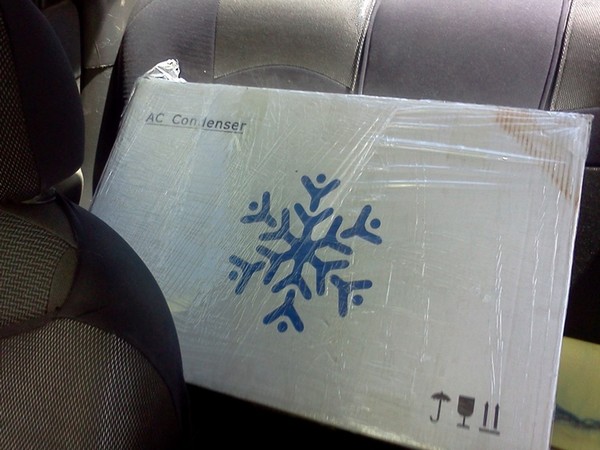

Пришел конденсатор через день, Фирма Termal, аналог для американца.

Пошел процесс разборки машины.

Ход работ по замене радиаторов кондиционера.

1. Отсоединил пароотводящие патрубки от расширительного бачка, дабы они не мешали мне вынимать вентилятор.

3. Скинул клемму аккумулятора и разъединил колодку провод к вентилятору, но тут понял, что имел место какой-то самостоятельный ремонт: 1 провод был не в колодке проводов, а смотан напрямую, минуя колодку и вел к какой то штуке сбоку кожуха вентилятора, похожей на пружину.
Мы посмотрели на эту штуку и решили, что это, вероятно, датчик температуры. Разматывать провода не стали, просто положили вентик на двигатель.
Для замены всего этого рекомендовали снять защиту двигателя, но мы не стали париться этим. Не ищем легких путей)
Нужно было слить антифриз, но мешалась для слива защита. В итоге я взял ведро и соорудил из воронки для заправки машины бензином (обычная воронка с длинным гнущимся горлышком) штучку для аккуратного слива ОЖ. Конечно это не очень удобно было, где-то четверть антифриза я все-таки пролил. Посмотрел на него, он стал уже цвета ржавчины. Подумал, что лить его я уже не буду.
Дальше мы открутили болты крепления кронштейна радиаторов, которые крепили его к кузовной части. При этом защита отогнулась вниз и все снимать стало в разы удобнее.
Дело шло за снятием патрубков с конденсатора. Тут особо снимать нечего, откручиваем металлические патрубки сбоку и все. Только не потеряйте уплотнительные кольца. Так же нужно выкрутить направляющие, которые вкручиваются в конденсатор, ибо на новом таких нет.
Мы сняли его и ужаснулись… Состояние и правда плачевное за 8 лет.

Мы после посмотрели на радиатор охлаждения. На нем была какая то длинная вмятина и вообще он был крайне грязный. Сняли и его.
Для этого отсоединяем 2 патрубка и 1 пароотводящий. Хомуты крепкие, плоскогубцами помучились и прищемили палец.

Дальше мы решили сравнить радиаторы. Радиатор кондиционера оказался идентичен, за исключением металлической трубки сбоку. Она просто была направлена немного не так, и я подумал, что она может мешаться основному радиатору. Теперь сравнили радиаторы охлаждения. Тут нашли косяк. Во-первых, какие-то неизвестные пластиковые крепления по бокам. Думаю, их можно просто оторвать. С одним мы так и поступили, что бы не мешался конденсатору. И что главное мы нашли лишний выход из радиатора сбоку…

Оставлять это так нельзя было, и я купил шланг диаметром 15 мм (трубка 16 мм толщиной), 2 хомута под нее и подобрал толстый и короткий болт в качестве заглушки. Купил и антифриз AMW красный 5л.
На фото можно увидеть, что трубка конденсатора, все-таки, немного мешает. Из-за чего конденсатор не до конца входит в крепления радиатора, но все же держится.

И наконец, нужно было все ставить на свои места. Сборка производится в обратном порядке. Только не забудьте поставить резиновые подушки со старого радиатора.
Собрали, залили, прогнали все. Течи не обнаружено. Перегрева ни на трассе, ни в пробке нету.

Замена радиатора кондиционера на Ford Focus 2

Неполадка : кондиционер Ford Focus 2 перестал дуть холодный воздух. Как выяснилось позднее, радиатор мой был пробит, и фрион благополучно вытек.

Заказал новый, получил. Пришлось повыше задрать машину и частично разобрать морду

Когда делал диагностику, ребята сказали, что якобы можно снять его через верх не поднимая машину. Но через верх хорошо не сделаешь, так как там есть поролоновые наполнители, которые не дадут спокойно снять его. Предложили просто рвать его и все (вот типичный пример наших сервисов). Я сделал все грамотно.

Ход работ по замене радиатора кондиционера Ford Focus 2

Снял защиту картера, брызговик двигателя, решетку радиатора, воздушные патрубки несколько элементов защиты и правую фару. Это дало полный обзор и удобство работы. Открутил снизу планку, на которую крепятся радиаторы (мне пришлось ее снять и немного отстучать, так как она была слегка погнута, как и радиатор, а все из-за того, что в начале эксплуатации авто повредил. Радиатор кондиционера, крепится к радиатору охлаждающей жидкости на 4 пластиковых защелках. Снял радиатор,

сверху был приклеен поролон, я аккуратно его оторвал, помыл, он был в хорошем состоянии. Приклеил его на двухсторонний скотч к новому. Заодно пропылесосил радиатор охлаждающей жидкости.

Так же на радиатор охлаждающей жидкости клеится 2 тонкие полоски поролона по краям, как бы промежуточные, кстати у меня с одного края не было этой полоски, походу с рождения… Содрал старую и наклеил новые так как надо. Установил радиатор на место

теперь новый, ровненький

Результат : работы по замене радиатора кондиционера Ford Focus 1 и Ford Focus 2 на выполнены.

Ремонт обогрева передних сидений Ford Focus 1

Неполадка: не работает обогрев сиденья в Ford Focus 1
Задача: отремонтировать обогрев сидений в Ford Focus 1
Ранее была

Выход из строя компрессора и кондиционера в целом на Форд Фокус 1, 2 и 3: как чинить и обслуживать установку?

Благодаря системе кондиционирования водитель транспортного средства получает возможность более комфортного управления автомобилем. Но поскольку ни один агрегат в авто не может работать вечно, рано или поздно автолюбители сталкиваются с необходимостью ремонта кондера. Как понять, что вышел из строя компрессор кондиционера Форд Фокус 2 или любой другой узел этой системы, как произвести ее ремонт своими руками? Ищите ответы ниже.

Как устроен кондиционер на Фокусах?

Что делать, если плохо охлаждает или вовсе не холодит кондер, какие неисправности характерны для системы кондиционирования и как произвести чистку и заправку кондера?

Для начала давайте рассмотрим устройство системы:

1. Компрессорное устройство. Этот узел используется для сжатия рабочей жидкости (хладагента) и дальнейшей циркуляции ее по всем магистралям системы. Основной составляющей компрессорного узла считается муфта, которая состоит из катушки, прижимной пластины и вала.
2. Испаритель. Через испаритель проходит холодный хладагент. При попадании жидкости в устройство включается вентилятор, после чего он нагоняет холод от испарителя в салон автомобиля.
3. Терморегулирующий клапан, основное назначение заключается в регулировке перегрева пара. Вентиль передает образовавшийся конденсат в испарительный узел в газообразном состоянии.
4. Ниппель с золотником представляет собой механизм, использующийся для направления потока рабочей жидкости в результате смещения подвижных механизмов.
5. Комплект переходников и фитингов, по ним перемещается жидкость.
6. Радиатор (конденсатор). Этот узел представляет собой теплообменник, назначение которого заключается в преобразовании газа в жидкое состояние. Тепло от радиатора выделяется в окружающую среду, а пары от охлажденной жидкости попадают в верхнюю часть устройства.
7. Испаритель (осушитель). В данный узел поступает жидкий фреон низкого давления. Тепло воздушного потока в салоне поступает на хладагент, который одновременно начинает закипать и преобразуется из жидкого состояния в пар. Когда воздух проходит через испарительный узел, он охлаждается и становится более сухим.
   Одновременно с этим происходит конденсация влажности — жидкость стекает вниз через дренажную трубку и попадает за пределы авто. Благодаря испарителю воздушный поток в салоне машины становится более сухим, что способствует более комфортному пребыванию автовладельца авто.
8. Вентилятор. Это устройство активируется одновременно с компрессором, оно также используется для охлаждения рабочей жидкости.
9. Трубки или магистрали, по которым передается рабочая жидкость из одно узла в другой.
10. Управляющий модуль, расположенный на центральной консоли Форда Фокуса. С помощью этого модуля осуществляется регулировка режимов и включение/отключение кондиционера (автор видео о самостоятельном ремонте кондиционера — канал MrIcemenWhite).

Возможные неисправности и способы их устранения

Есть два состояния, при которых требуется ремонт системы кондиционирования — кондер вовсе не работает и не включается либо включается, но охлаждает воздух недостаточно.

Если система не запускается, то причины могут быть следующими:

1. В первую очередь нужно проверить состояние приводного ремня. Если ремень порвался, то обязательно потребуется его замена, других вариантов нет.
2. Поломка предохранителя. Когда вы включаете кондер, должен раздаться характерный щелчок — если щелчка нет, то надо открыть капот и убедиться в том, что крутится приводной вал компрессорного узла. Если диагностику показала, что вал не крутится, то нужно открыть блок предохранителей и проверить элемент под маркировкой f27. Если он оказался рабочим, то следует также произвести диагностику устройства f35, этот предохранитель используется для питания обмотки реле. Вышедший из строя предохранитель нужно поменять.
3. Затем нужно проверить качество соединений разъемов, а также работоспособности электроцепей. Иногда причина неработоспособности системы кондиционирования связана с повреждением электроцепей, которые относятся к блоку управления или муфте. Прозвонка цепей осуществляется при помощи мультиметра. Поврежденные электроцепи надо заново переподключить, если же причина кроется в разъемах, то их также нужно менять, но перед этим следует попытаться их очистить.
4. Проверьте компрессорный узел, а также муфту, для этого механизм придется разбирать. Попутно оцените состояние подшипника — если он износился, то кондер будет включаться, но при его работе вы услышите нехарактерный шум. Для проверки муфты попробуйте подключить все контакты к разъеме реле напрямую. Определить неисправность реле таким способом не удастся, однако если муфта работоспособна, то вы сможете узнать об этом.
5. Также нужно проверить работу контроллеров давления, но в гаражных условиях выполнить эту задачу будет проблематично. В Фокусах используется два датчика давления и если один из них выходит из строя, то муфта работать не будет. Для того, чтобы точно определить, какой из датчиков не работает, желательно воспользоваться компьютерной диагностикой. На практике чаще всего причиной неработоспособности кондера является контроллер давления фреона. Поломанные датчики надо менять (видео опубликовано каналом Аргон в городе Borisov).

Если вы столкнулись с проблемой недостаточного охлаждения воздуха в салоне, то для поиска неисправностей нужно действовать следующим образом:

1. В первую очередь проверяется фильтр салона — со временем он может забиться, от чего возникнет необходимость его замены. Воздушный поток, поступающий в салон, при забитом фильтре будет очень слабым, при такой неисправности в авто будут потеть стекла. Также при забитом фильтрующем элементе в салоне Фокуса будет неприятный запах.
2. Поломка вентиляторов — обычно их неисправность или неэффективность работы обусловлена различными загрязнениями или неполадками в работе электрической составляющей. Определить неисправность вентилятора довольно сложно в гаражных условиях, но если нужно, то вы можете попробовать измерить уровень температуры в соплах при изменении скорости работы устройств. Если диагностика показала, что температура не поменялась, то скорей всего, вентиляторы не работают. Работа этих устройств сопровождается соответствующим шумом, поэтому при его отсутствии также можно понять, что вентилятор сломался.
3. Также нужно проверить состояние всех трубок и магистралей системы — зачастую снижение мощности в ее работе связано с падением давления или утечкой рабочей жидкости. Неисправность такого плана обычно проявляется в весенний период, после того, как кондер долго не использовался. Если вы обнаружили, что фреона в системе действительно мало, то не спешите заправлять кондиционер, поскольку если причина кроется в поврежденных патрубках, то сначала нужно будет заменить именно их.
   Попробуйте нажать на ниппель — если газ не выходит либо выходит, но слишком слабо, то можно считать, что причина выявлена. Для поиска утечки желательно воспользоваться следующим способом — в систему заливается фреон с люминесцентным красителем, спустя 1-2 дня проверяются все патрубки ультрафиолетовой лампой. На поврежденных шлангах будут видны следы краски.
4. Не лишним будет проверить состояние уплотнительных элементов и сальников — эти детали также относятся к расходным, со временем они приходят в негодность. Если сальники потрескались и засохли, это может стать причиной разгерметизации и утечке рабочей жидкости. Нужно произвести проверку состояния шлангов и, особенно, мест стыков, а также произвести диагностику работоспособности радиаторного устройства. На магистралях не допускаются дефекты, повреждения, трещины.
5. Если причина слабой работы кондера заключается в радиаторном устройстве, то потребуется его снятие и прочистка.
