Как разобрать стиральную машину аристон с вертикальной загрузкой

Содержание

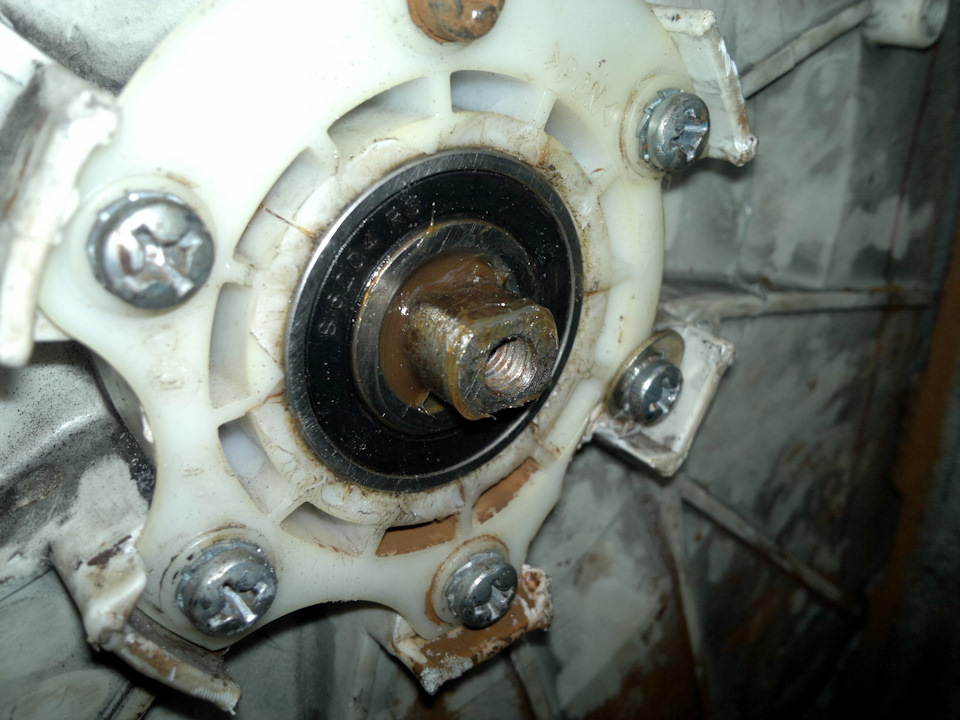

Замена подшипников в стиралке-вертикалке Ariston AVTL 104 … эконом вариант)…

Время беспощадно(((… загрохотала… но… честно…следующая будет опять Аристон… ступица в сборе с подшипником и сальником это просто и гениально!Не надо ничего пилить и паять… эт как на машине ступичный сменить… порадовало такое технологическое решение… в общем то особо не фоткал… для информации читал тут … но эт на первый взгляд все легко…на самом деле очень долго, по микрону снимал и шкив и ступицу правую … то что текло там и малость заржавело…

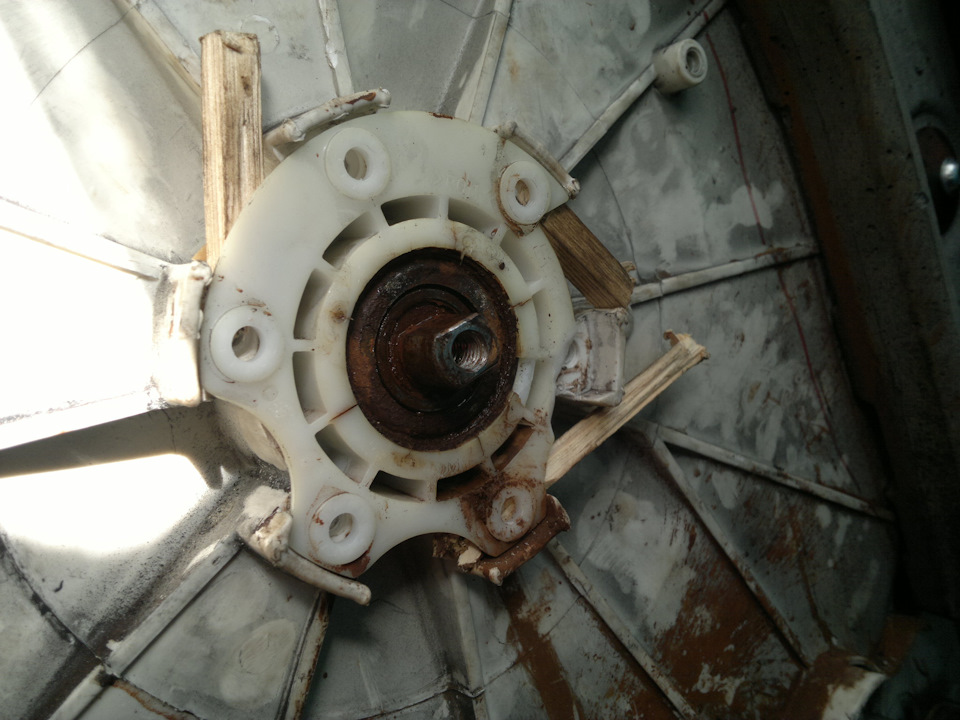

…таким же макаром и шкив снимал… по валу бить через деревяшку или болт вкрутить.

Статья в тему:  Как определить код ошибки стиральной машины электролюкс

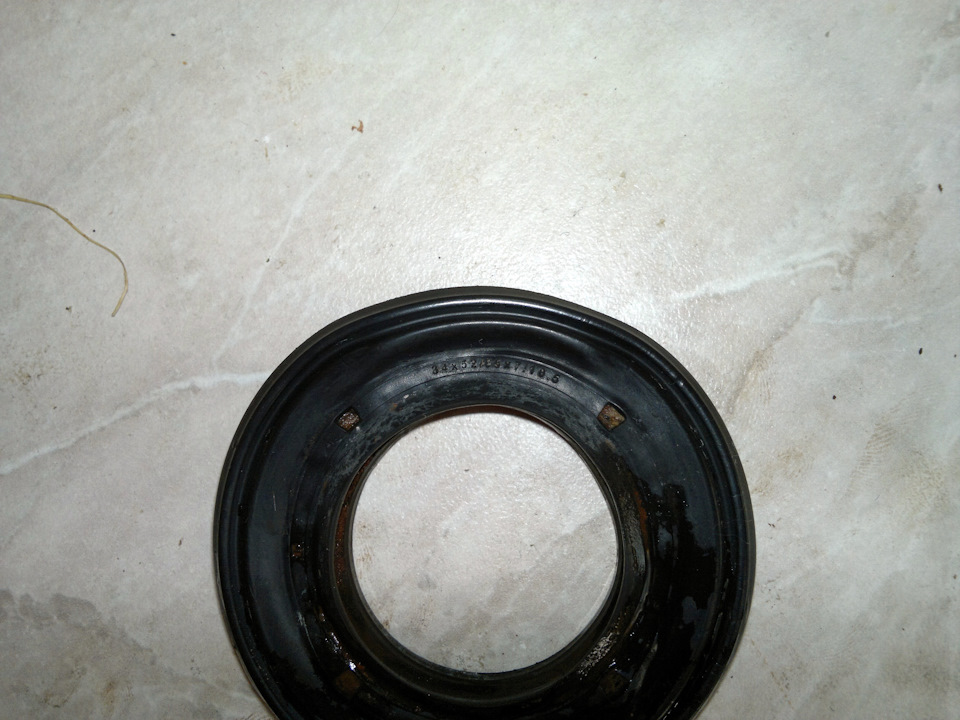

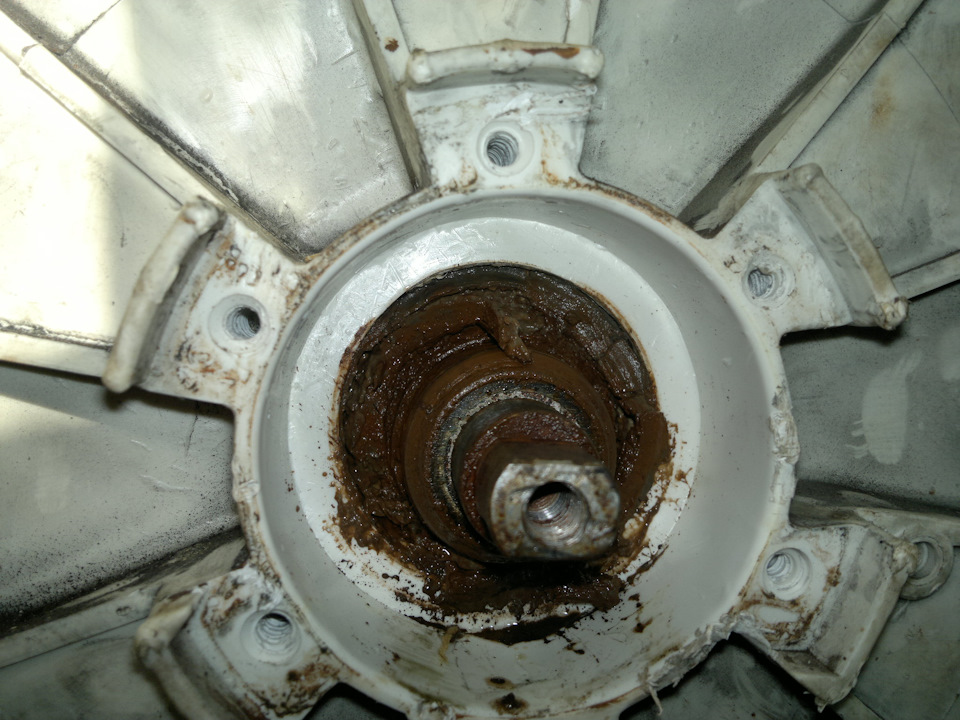

состояние сальника и подшипника увы…годы взяли своё…

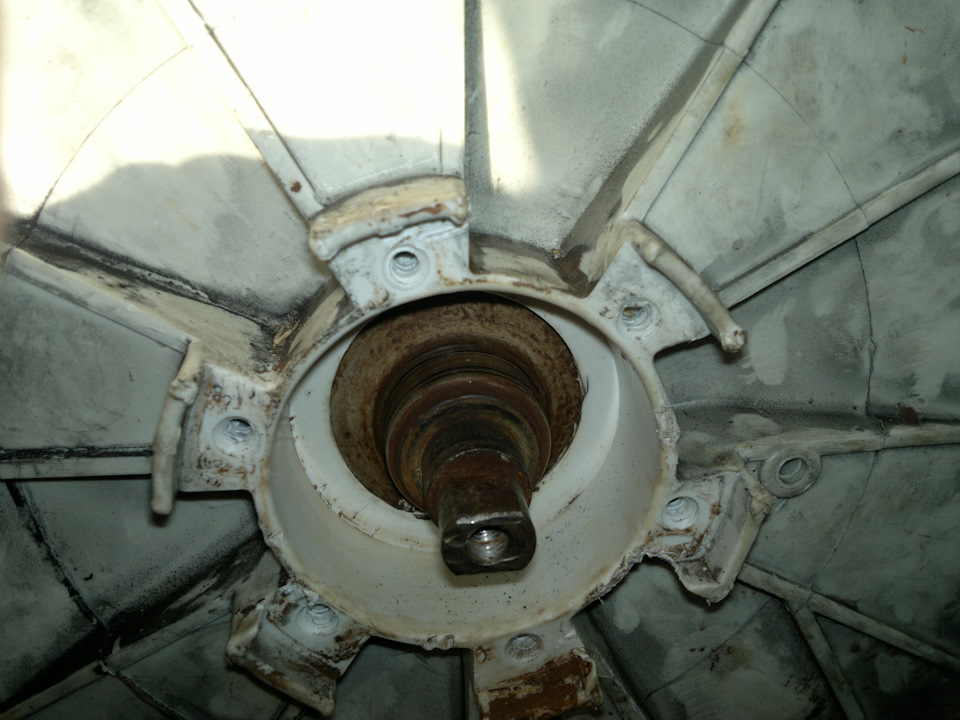

… на валу видна выработка от сальника.но деваться некуда.

…размер сальника оригинал 34*52/65*7/10,5… стоимость 500 с чемто в Белгороде в фирме по продаже запчастей…

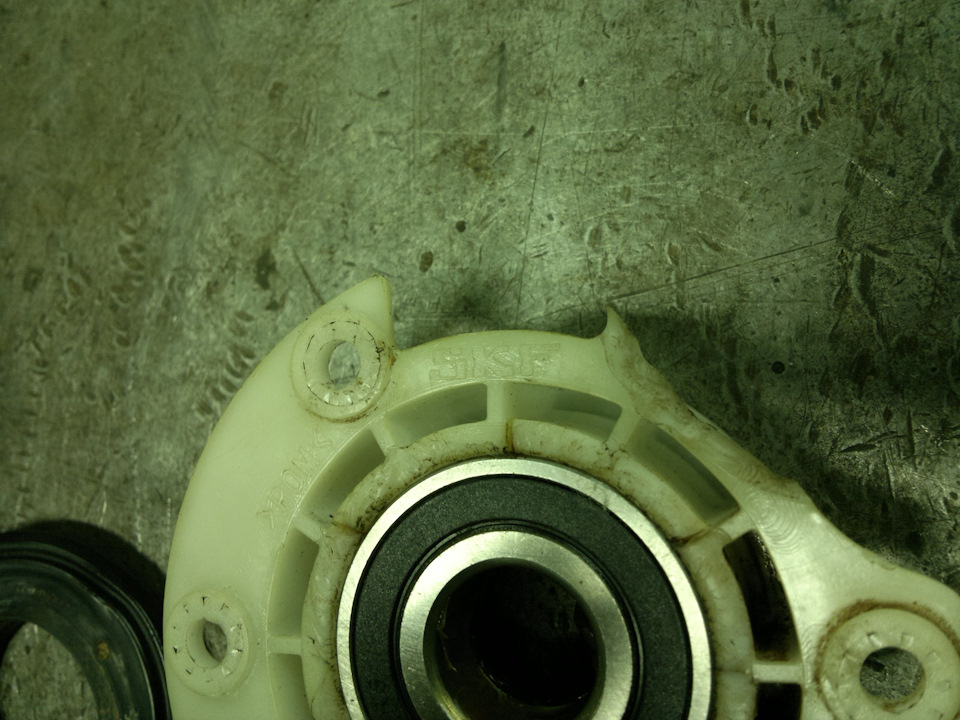

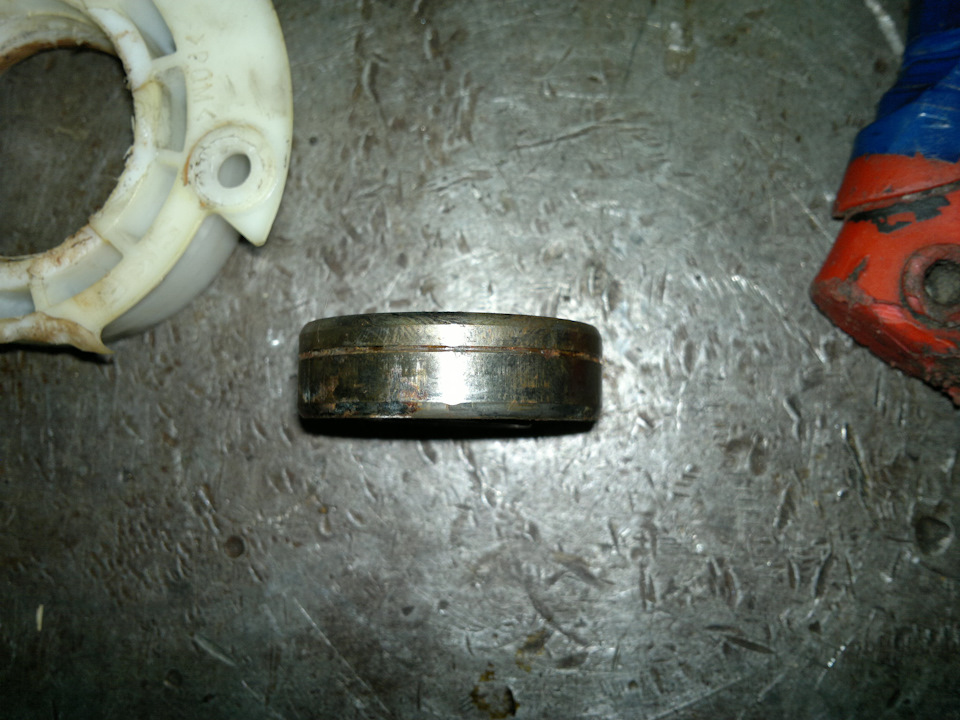

…подшипник SKF 6204 с проточкой, как и сама ступица в сборе…

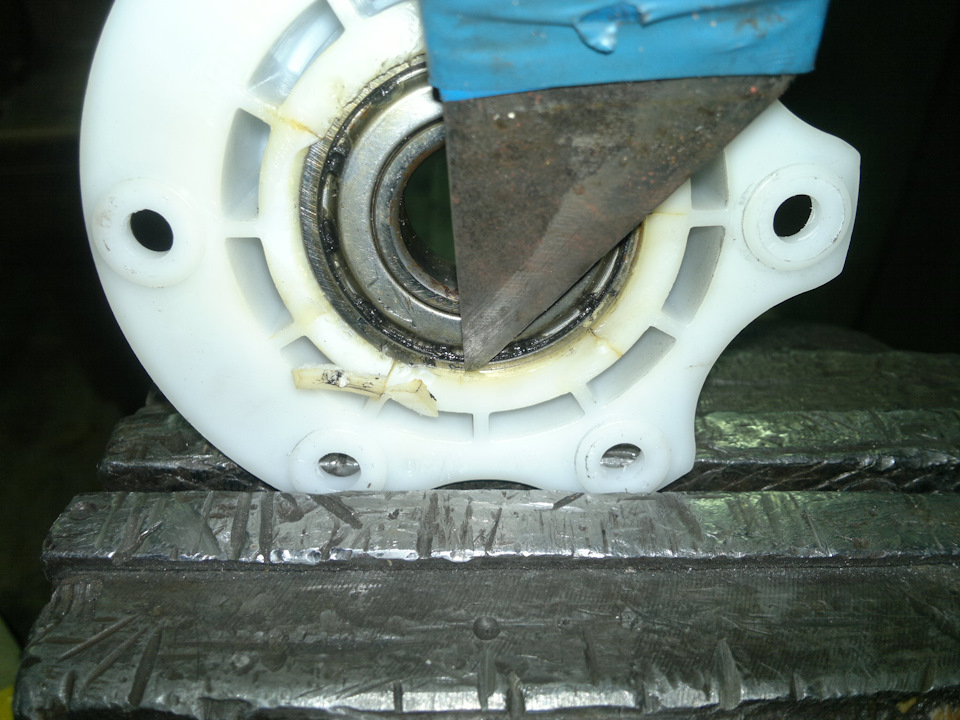

… ножом отламываем кромки над подшипником, и выпресовываем его на прессе…

… опять же в ступице ножом срезаем внешние кромки, и посередине от проточки…

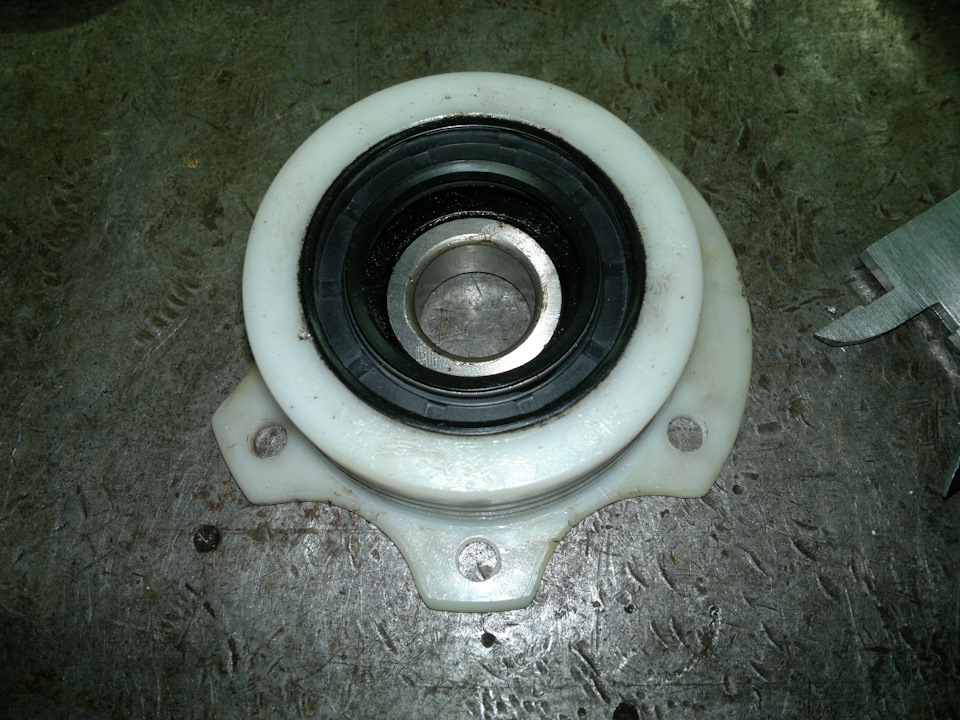

…на прессе запресовываем новый подшипник, предварительно с одной стороны набитый смазкой… на правую сторону поставил FAG, и в этом была маленькая ошибка… SKF идуи с закругленными углами, соответственно в его посадочном месте так же… у FAGа углы прямее, он гдето на мм не сел в ступицу…

…ну жаба на новый сальник бюджет категорически не выделила, поэтому был установлен обычный 35*52*7, предварительно укоротив пружину в нём…

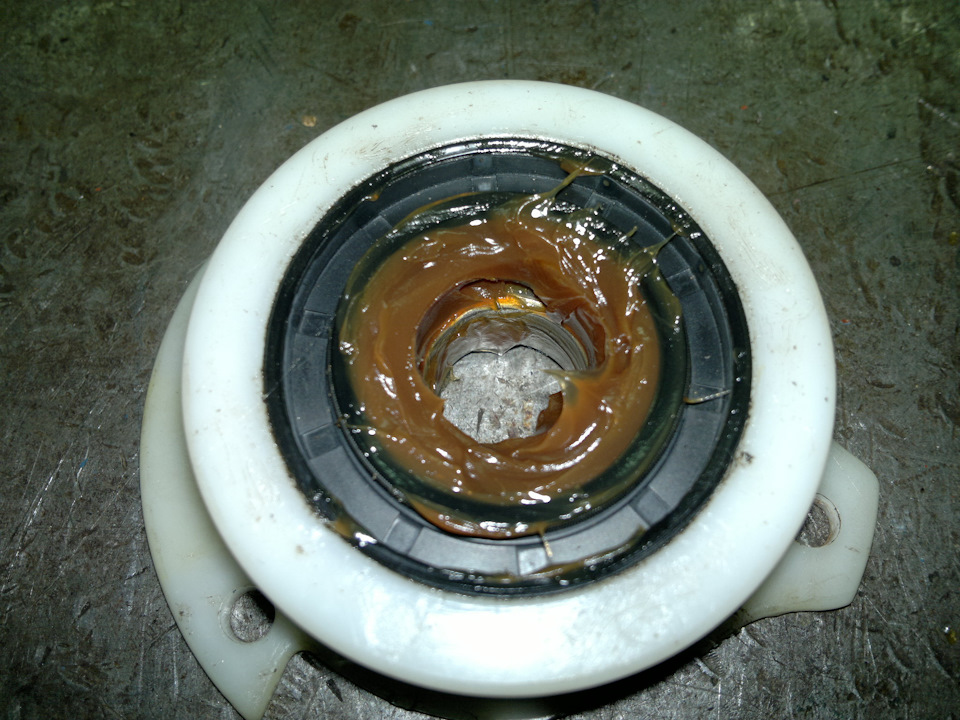

…между сальником и подшипником закладываем смазку… в комплекте у новой ступицы идет тюбик со смазкой…

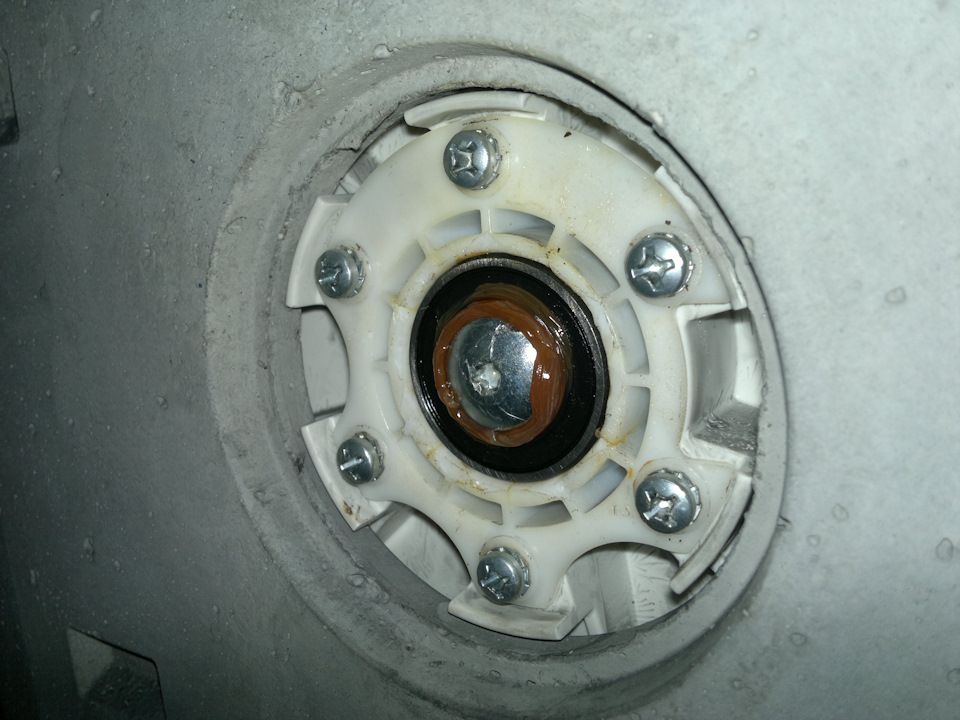

…ну и установка в обратном порядке…

левая сторона далась легко, там не заржавело …фоткать не стал …туда уже поставил SKF…встал как родной)…

Итого… новая ступица в сборе от 1200 р. одна… сальник от 500 р. один… это в магазах… ну мне сальники и подшипники аист принёс)… стоимость замены всего 0р.)…
Всех с майскими праздниками)!

Статья в тему:  Как стирать брюки от костюма в стиральной машине

Разборка стиральной машины с вертикальной загрузкой

Поломке подвержена любая стиральная машина. Вертикальная загрузка, разборка которой возможна в домашних условиях, имеет схожие проблемы с фронтальными моделями. Любой сломанный механизм или деталь техники требует замены. Для этого корпус стиралки нужно разобрать, отыскать неполадку и выполнить ремонт.

Как разобрать стиралку: подготовка

Для полной разборки техники нужно достаточно свободного места. Отключите машину от сети и выдвиньте в центр комнаты. Если есть возможность, можно отнести СМА в гараж и там приступить к работе.

Для ремонта любой вертикалки «Аристон», «Вирпул», «Ардо», «Канди» потребуется набор инструментов:

  • крестовые и шлицевые отвертки;
  • рожковые ключи;
  • набор торцевых головок;
  • плоскогубцы;
  • смазка WD-40.

Также понадобится емкость для сбора воды и сухие тряпки. Чтобы запомнить размещение проводов и контактов, лучше вооружиться фотоаппаратом. Так вы сможете правильно переподключить проводку.

Как проводится разборка вертикальной стиральной машины?

Загляните в инструкцию по эксплуатации стиралки. Обычно там указаны схемы устройства техники. Так вам будет легче ориентироваться в узлах и деталях агрегата. Машины Electrolux, Whirlpool, «Брандт», «Индезит» вертикальной загрузки разбираются примерно одинаково. Отличия могут быть в мелких деталях и креплениях.

Приступайте к ремонту:

  • Отключите технику от сети.
  • Отодвиньте от стены, чтобы удобно подойти к любой из сторон машинки.
  • Первым делом снимите панель управления. Для одних СМА достаточно поддеть защелки в передней части, для других — выкрутить винты сзади или по бокам.
Статья в тему:  Какую стиральную машину

  • Поднимите и отложите панель в сторону. Если она мешает, тогда отключите проводку, предварительно сфотографировав расположение контактов.
  • За блоком находятся винты крепления крышки.

  • Открутите их и уберите крышку. В случае с машинами «Занусси» придется снять боковую панель и ослабить защелку дверцы.
  • Демонтируйте заливной клапан. Для этого разожмите хомуты и снимите шланги с посадочных мест. Отключите провода и прижмите защелку, чтобы выдавить клапан.
  • Снимите боковые панели СМА, открутив саморезы по бокам.
  • Сдвиньте стенки вниз и уберите в сторону.

  • Теперь открылся доступ к креплениям передней части. Выкрутите винты, уберите панель.
  • Вы получили доступ ко всем узлам. Уберите проводку, которая крепится к баку.
  • В большинстве вертикальных стиралок бак не извлекается из корпуса. Поэтому заменять подшипник придется на месте.
  • Снимите ремень привода со шкива.
  • Отключите проводку ТЭНа. Скрутите гайку и продавите центральный болт внутрь. Достаньте нагреватель из бака.

  • Извлеките мотор, вытянув фишки контактов и скрутив крепежные болты.

  • Чтобы освободить сливной насос, разожмите хомут патрубка и сливного шланга, снимите их с места. Будьте осторожны, польется вода.
  • Насос нужно прокрутить против часовой стрелки либо выкрутить болты.

Как разобрать крышку вертикальной машины? Для этого уложите ее на ровную поверхность и следуйте рекомендациям:

  • Уберите порошкоприемник, потянув вверх.

  • Прижмите защелку сверху и достаньте кнопку.

  • За ней скрываются два болта. Выкрутите их.
  • Переверните дверцу, достаньте ручку.
  • Отстегните защелки по периметру, разделите две части люка.
Статья в тему:  Стиральная машина самсунг что означает ue

Видео поможет справиться с разборкой крышки:

Теперь можно осуществить ремонт или замену неисправных элементов. А заодно и почистить технику от мусора, плесени и грибка, осмотреть детали на коррозию. Запоминайте и фотографируйте правильное расположение составляющих, чтобы удачно собрать машинку после ремонта.

Учимся разбирать стиральные машины, такие как — «Самсунг», «Индезит», «Аристон», «Бош» и LG

Жильё современного человека сложно представить без стиральной машины автомат. Иногда эти изделия ломаются и можно самостоятельно выполнить ремонт, сэкономив на вызове мастера. Все машины схожи по своей конструкции, и эта инструкция будет универсальной ко многим маркам — «Самсунг» , «Бош», «Канди», «Ардо», «Индезит» , W hirlpool и LG.

Подойдёт также для разборки машин-полуавтоматов и малюток. Есть различия между брендами, но они не такие принципиальные. Необходимо отметить другую конструкцию Zanussi и Electrolux, а также неразборный корпус Indesit и Ariston.

  • Устройство
  • Инструменты
  • Разборка стиральной машины с фронтальной загрузкой
  • Разбираем машину с вертикальной загрузкой

Устройство

Приведём в качестве примера классическую конструкцию машины с фронтальной загрузкой. Можно выделить 15 основных элементов присущих ей.

Устройство стиральной машины с фронтальной загрузкой белья

  1. Крышка.
  2. Передняя панель — у «Индезит», «Аристон», «Занусси», «Электролюкс» несъёмная.
  3. Задняя стенка — у некоторых моделей Samsung и Vesta не демонтируется.
  4. Панель управления — с монитором или без.
  5. Бак — бывает металлическим или пластиковым.
  6. Барабан — всегда из нержавейки.
  7. Электронный модуль — у некоторых машин находиться на панели или в глубине.
  8. Клапана — одинарные, двойные или тройные.
  9. Сливной насос.
  10. Амортизаторы.
  11. Прессостат — бывает 2 штуки.
  12. Бак-дозатор для стирального порошка.
  13. ТЭН — трубчатый электронагреватель воды.
  14. Ремень привода — не применяется в машинах с системой Direct Drive.
  15. Двигатель — асинхронный, коллекторный или прямой привод.
Статья в тему:  Как будет стиральная машина по английски

А также противовесы, пружины, люк, манжета, УБЛ , электропроводка, патрубки и шланги.

Устройство стиральных машин «Занусси» и «Электролюкс» отличается, но не принципиально. У этих машин снимается задняя часть корпуса. Это видно на фотографии ниже.

Так устроены СМА «Электролюкс» и «Занусси»

Стиральная машина «Электролюкс» со снятой половиной корпуса

Разборку стиралки с вертикальной загрузкой мы рассмотрим отдельно. Отличия обусловлены конструкцией. Иначе выполнен бак — в другом месте отверстие для загрузки белья, с закрывающейся крышкой.

Устройство стиральной машины с вертикальной загрузкой белья

В малютках конструкция совершенно такая же, только все детали очень плотно прижаты друг к другу. Из дополнительных устройств, которые могут применять производители, отметим следующие:

  • система «душ» — встроен ещё один насос, который гоняет воду во время стирки;
  • защита от протечек — система «Аквастоп» (AquaStop);
  • взвешивание белья — датчик или анализ с помощью двигателя.

Инструменты

Прежде всего необходимо предусмотреть достаточное место и хорошее освещение. Без инструментов машину разобрать не удастся. Необходимо отметить, что производители используют разные решения при изготовлении.

Поэтому рассмотрим универсальный набор. Он позволит разобрать любую машину. Список:

  1. Ключ накидной с трещоткой. Размер — 10 и 13.
  2. Отвёртки — Т10, Т15, Т20, РН1, РН2, шлицевая SL 2—20.
  3. Набор торцевых головок с трещоткой — от 5.5 до 13.
  1. Фонарик.
  2. Плоскогубцы.
  3. Круглогубцы.
  4. Кусачки.

Работаю в сфере ремонта бытовой техники. Большой опыт в восстановлении стиральных и посудомоечных машин.

Статья в тему:  Как отремонтировать стиральную машину лджи

Разборка стиральной машины с фронтальной загрузкой

Это самая распространённая конструкция, пользующуюся неизменным спросом у потребителей благодаря своему удобству. Такие аппараты изготавливают все производители. Различаются в основном по глубине и весу белья.

ВАЖНО! Перед работами отключаем от электричества и воды!

А также вытаскиваем сливной шланг из канализации.

Рассмотрим пошаговые действия подробно:

    Снимаем крышку. Для этого откручиваем два винта сзади. Затем вытягиваем, поднимая. Крышка входит в пазы. Иногда можно слегка ударить ладонью по передней части.

Стиральная машина без верхней крышки

Лоток для стирального порошка

Демонтаж панели управления с модулем

Бак дозатор, в котором находится лоток

Крепёжный винт передней панели

Крепёжный винт передней панели снизу

Крепежи блокировки люка

Стиральная машина без передней панели

Клапана залива воды

Двигатель стиральной машины

Улитка сливного насоса

Крепления амортизаторов к корпусу

А вот так выглядит стиральная машина со снятыми деталями.

Такая полная разборка понадобится только для замены подшипников или крестовины бака. Для замещения сломавшейся детали — нужно провести часть работ.

Сборка проводится в обратной последовательности и трудностей, как правило не вызывает.

Работаю в сфере ремонта бытовой техники. Большой опыт в восстановлении стиральных и посудомоечных машин.

Разбираем машину с вертикальной загрузкой

По конструкции, такие СМА отличаются от фронтальных. Некоторые работы выполнять удобнее, потому что хороший доступ к деталям.

Не забываем отключить от электричества, водоснабжения и канализации.

Статья в тему:  Как слить воду из стиральной машины bosch maxx 4

Рассмотрим пошаговые действия:

    Снимаем боковые панели. Для этого откручиваем винты сзади и один снизу спереди. В результате мы получим хороший доступ ко всем элементам.

Вид стиральной машины с вертикальной загрузкой при снятой боковой части корпуса

Шкив сма с вертикальной загрузкой

Лоток для стирального порошка у вертикалки

Демонтаж верхней части

Панель с модулем управления

Важно! Для замены подшипников в стиральных машинах с вертикальной загрузкой — бак не снимается!

Для этого достаточно снять суппорта. Как правило, производится их замена. Небольшое видео в помощь.

Онлайн-диагностика стиральной машины

Если Ваша машинка перестала нормально стирать или полоскать белье, то произошел какой-то сбой или случилась поломка. Вы можете самостоятельно попробовать найти проблему.

Выберите какую операцию не выполняет Ваша стиральная машина:

1. Не сливает 2. Не вращает барабан 3. Не отжимает белье 4. Шумит, стучит, гудит при отжиме 5. Не включается

Этой информации хватит, для того, чтобы разобрать любую стиральную машину. В зависимости от бренда — есть технические нюансы, но они непринципиальны.

Трудности разбора в ремонте

Стиральные машины с вертикальной загрузкой люди покупают гораздо реже, чем с фронтальной — это факт.

  • Стесненность узлов машинки создает трудности при разборке
  • Повышенная вибрация на отжиме
  • На некоторых машинах нет возможности отрегулировать по уровню задние ножки
  • Коррозия верхней крышки от влаги
  • Самопроизвольное открытие створок барабана при разбалансировке
  • Узкая и глубокая, и идеально вписывается в ограниченные места ванны, в кладовки или на кухню
  • Не нужно нагибаться для закладки белья
  • Возможность прервать программу и доложить белье
  • Безопасность от детей. Расположение панели управления.
Статья в тему:  Можно ли стирать замшевые кроссовки reebok в стиральной машине

Особенности и нюансы для самостоятельного ремонта вертикалок:

Устройство содержит те же элементы (прессостат, клапан забора воды, барабан, бак, плата управления, насос и так далее).
Ось барабана конструктивно выполнена на двух подшипниках, на баке иногда расположен датчик само позиционирования (фиксация барабана створками вверх).

Демонтаж узлов покажем на примере Электролюкс:


1.С боковых сторон, при помощи отвертки, освобождаем панель управления
2.Потяните пластиковую панель вверх и сдвиньте на себя
3.Наклоняем на небольшой угол к себе для демонтажа проводов с разъемов платы
4.Вынимаем панель


Для снятия электронного модуля управления отсоединяем оставшиеся провода и откручиваем винты показанные на рисунке.
Для быстрой и правильной сборки сфотографируйте места подсоединений шлейфов проводов.


Для снятия заливного клапана воды отсоединить от хомутов резиновые шланги и демонтировать их.
Отстыковать провода и с внешней стороны нажать на отверстия для выдавливания клапана.


Для снятия боковых панелей откручиваем несколько винтов, не забудьте сохранить шайбы для заземления корпуса.
Отогнуть рукой стенку снизу и сдвиньте ее вниз.

После удаления двух боковушек появился доступ к винтам демонтажа передней панели.Откручиваем их.


Для снятия датчиков NTC и само позиционирования барабана DSP достаточно снять правую стенку и демонтировать их.

  • Частая неисправность — нет возможности изменить программу.:

Пример — Хотпойнт Аристон ARTL 1047.

Многие «умельцы» грешат, что во всем виноват модуль управления.А нет!

Статья в тему:  Как проверить датчик уровня воды в стиральной машине lg

Достаточно открутить два болта с тыльной стороны и извлечь панель упавления.

Вот эта самая треснутая ручка и является виновницей.Воспользуйтесь металическим кольцом (штекер от антенны для примера).

Сжимая платиковую ручку, кольцопредотвратит проскакивание программ.

  • Взорванный верх вертикалки Индезит, Аристон:


001 -ручка управления 002 — кнопки белые вкл-выкл/сброс 003 -панель управления белая 004 — переключатель bitron 005 — клавиши функций 007 — display
008 — ручка крышки 010 — рычаг разблокировки дозатора 011 — пружина крюка дозатора 012 — расцепления кнопка дозатора 016 — опора крышки
018 — перегородка с амортизатором 021 — устройство блокировки двери 022 — белый дозатор 023 — крышка сифона 026 — проводка панели управления 027 — 8-поз. потенциометр

  • Замена подшипников:

Бытует мнение, что две опоры барабана вместо одной – это хорошо.

Это не так, и в случае с «вертикалкой» это просто вынужденное инженерное решение. Ресурс работы подшипников барабана не увеличивается ни на минуту.

Если винты тяжело откручиваются, нагреть их паяльной лампой.

Использовать специальную смазку для сальников — Литол-24, ЦИАТИМ-221, ШРУС-4М и др.

На «Канди», чтоб поменять подшипники, нужно разобрать всю машину до винтика! А чего стоит дикая теснота в недрах «вертикалок». Порой приходится делать все буквально на ощупь.

Как разобрать стиральную машину — особенности разбора в зависимости от бренда

Многие поломки в стиральной машине можно устранить самостоятельно.

Статья в тему:  Как слить воду из стиральной машины bosch maxx 4

Чтобы получить доступ к внутренним деталям и диагностировать причину, нужно знать, как разобрать стиральную машину автомат, какие есть особенности разборки у моделей с фронтальной и вертикальной загрузкой.

А также в чём специфика конструкций разных производителей.

Необходимый инструмент

  • отвертки в ассортименте (шлицевая и крестообразная, в том числе);
  • шестигранники;
  • шуруповёрт;
  • пассатижи;
  • молоток.

Некоторые соединения со временем «прикипают».

Чтобы справиться с винтом, который не захочет откручиваться, может понадобится специальная жидкость. Она есть у большинства автолюбителей – WD-40.

Кроме того, никогда не помешает тазик (слить оставшуюся в шлангах воду) и пара кусочков тряпки (привести в порядок внутренние детали, вытереть руки, собрать пролившуюся жидкость и т.д.)

Если Вам не приходится разбирать машинки каждый день, лучше сфотографировать каждый этап разборки. Это поможет ничего не перепутать, когда придёт время воспроизвести весь процесс в обратной последовательности.

Схема разборки стиральной машины

Машинки любого производителя (будь то Ariston, Indesite, LG или любая другая), имеют схожее строение и принцип разбора.

Отличия могут быть в деталях, о которых чуть позже.

Основные схемы принципа разборки будут зависеть от того, горизонтальная или вертикальная загрузка у бака.

С горизонтальной загрузкой

Предварительно машинка обесточивается, с неё снимается сливной шланг, и отключают подачу воды.

Если знать схему внутреннего строения элементов и характер неполадок, можно предугадать, в какой части прибора произошла поломка и начинать разборку именно с того узла. Это поможет не делать лишней работы.

  • Снизилось качество стирки, шум при отжиме, мокрое бельё после отжима, — проблема скорее всего в насосе (помпе) или засоре шлангов. Добраться до этих узлов лучше всего снизу, или с передней части.
  • О поломке тэна скажет то, что не набирается температура. Где располагается ТЭН, нужно смотреть в инструкции. Чаще всего снимается задняя стенка, но у некоторых моделей он может быть спереди.
  • Когда вода сливается слишком медленно, это проблема прессостата, или помпы. В зависимости от конструкции, деталь может быть за боковой стенкой или в верхней части за задней панелью.
  • При проблемах с барабаном и его подшипниками придётся разобрать машинку полностью.
Статья в тему:  Стиральная машина самсунг что означает ue

Машинка LG с горизонтальной загрузкой

Инструкция по шагам:

  1. Верхняя панель. Её удерживают на своём месте пара винтов (под крестовую отвёртку) в верхней части задней стенки. После того, как они будут откручены, на крышку нужно надавить с передней стороны, а затем вверх.
  2. Дозатор для порошка. Чтобы вытащить элемент, нужно нащупать пластиковую кнопку (находится по центру лотка), после её нажатия, нужно потянуть на себя – и бункер выйдет.
  3. Демонтаж панели управления стиральной машины. Крепление этой детали – это пара винтов. Один из них, как правило, располагается под дозатором порошка, а другой – в противоположной части панели. С панелью обращаться нужно осторожно, лучше положить её на верхнюю часть машинки, или подвесить на специальный крючок.
  4. Снятие сервисной панели. Она предусмотрена для сервисного обслуживания и сбора мелких предметов, случайно попавших в стирку, поэтому снимается очень просто – нужно только нажать на две защёлки по бокам и третью в средней части (редко, но бывает ещё один винт).
  5. Фронтальная панель. Вначале резиновый хомут на люке загрузки. Обычно он держится небольшой пружиной, которую требуется подоткнуть. Затем, манжета стаскивается по кругу (помогут справиться с этим пассатижи или отвёртка). Если крышка мешается, её можно снять, скрутив несколько болтов, но если не мешает, пусть остаётся на месте. Дальше понадобится отыскать все фиксаторы, которые держат переднюю стенку (они могут быть под нижней панелью, на замке загрузочного люка). Также панель держат крючки и чтобы снять её с них, деталь немного приподнимают. Электроразъём вынимается из устройства блокировки люка – теперь панель свободна полностью.
  6. Обратная сторона. Здесь всё гораздо проще, чтобы снять заднюю стенку нужно просто открутить болты по периметру (их может быть достаточно много).
Статья в тему:  Как проверить датчик уровня воды в стиральной машине lg

Очень часто домашние мастера решают сами ремонтировать поломки в стиральных машинах, ведь это дешевле, чем везти агрегат в сервис. Как разобрать стиральную машину LG для ремонта — этому посвящена данная статья.

Способы устранения неисправностей в стиральных машинах Beko рассмотрим тут.

Если у вас стиральная машина Аристон, и вы обнаружили в ней какие-то неисправности, то следующая статья для вас: http://aquacomm.ru/cancliz/mnogokvartirnyie-doma/santehnika/remont-stiralnoj-mashiny-ariston-svoimi-rukami.html. Определение поломок и их устранение.

С вертикальной загрузкой

Автомат отсоединяется от слива, подачи воды и электричества.

  1. Панель управления. Отвёрткой аккуратно поддевается верхняя панель управления со всех сторон. Её нужно потянуть вверх, затем в сторону задней стенки, после чего её наклоняют под таким углом, чтобы было удобно работать с проводами. Расположение проводов тщательно документируется (лучше всего – фотография). Затем провода и разъёмы демонтируются. На печатной плате находятся все крепёжные элементы, которые скручиваются, чтобы электронный модуль можно было отсоединить.
  2. Боковые панели. Чтобы снять боковые стенки прибора, скручиваются все винты, нижний край отклоняется на себя и тянется вниз.
  3. Передняя панель. Её крепления освобождаются после демонтажа боковых стенок.

Whirlpool с вертикальной загрузкой

Как разобрать стиральную машину — особенности разбора брендовых приборов

Самсунг

В машинах Самсунг, лоток загрузки порошка держится на двух саморезах. ТЭН в Самсунгах располагается под передней крышкой в низу бака.

Аристон

Самая страшная беда для Аристона – в сальниках и подшипниках. Производитель постарался сделать этот узел ремонтонепригодным, хотя для умелых рук нет ничего не возможного.

Статья в тему:  Как отремонтировать стиральную машину лджи

Баки Аристонов цельные и, чтобы поменять сальники придётся его развальцовывать или распиливать (металл или пластик).

Ariston в разобранном виде

Атлант

Барабан на Атлантах удобнее вынимать через верх, предварительно сняв противовес и удалив верхнюю панель управления. Барабан здесь разборный (две половинки стянуты болтами, что очень удобно для ремонта).

Электролюкс

Передняя панель Электролюксов съёмная и обеспечивает доступ ко всем основным узлам.

Для ремонта и замены подшипников и сальников не потребуется демонтировать весь бак, так как они находятся на съёмных опорах.

Чтобы снять переднюю панель с LG, нужно открутить крышку люка, а затем снять манжету. Её держит хомут, стянутый в одном месте винтом. Найти этот винт можно, если приподнимать отвёрткой край хомута и двигаться по кругу.

Чтобы легче было вытащить барабан, сначала с него снимается верхний утяжелитель.

Indesit

Задняя стенка машинки Индезит – это небольшая овальная панель, которая крепится на 6 болтах. А верхняя крышка вставлена в пазы, чтобы её снять, нужно открутить 2 болта, а затем тянуть деталь на себя, не поднимая.

ТЭН под баком, удобный доступ к нему открывается через заднюю часть прибора. Утяжеляющий груз в Индезитах расположен в двух местах – сверху и снизу от бака.

Снятие боковой панели в стиральных машинах Индезит

Bosch

В комплект стиральной машины Бош, входит специальный гаечный ключ, который расположен в цокольной панели. За ней же находится и сливная помпа (в левом нижнем углу).

Статья в тему:  Можно ли стирать замшевые кроссовки reebok в стиральной машине

Ремонт машины после ее разборки

Определить, что именно сломалось, помогут коды ошибок, которые выводятся на дисплей многих моделей (например, LG или Indesit). Если же таких подсказок не предусмотрено, причину поломки подскажут симптомы сбоев в работе, а также визуальный осмотр внутренних деталей агрегата и знание некоторых тонкостей.

Например, чтобы понять, что причиной поломки стали подшипники бака, нужно открыть дверцу люка и рукой приподнять барабан. Если наблюдается большой люфт – дело действительно в подшипниках.

Вот некоторые другие поломки и способы их устранения:

Заменить ТЭН

Итак, рассмотрим, как происходит замена ТЭНа:

  1. Если вода перестала нагреваться, — придётся менять ТЭН. Покупается деталь нужной модели, затем находится схема конкретного автомата (нужно выяснить – в передней или задней части прибора располагается элемент). Чаще всего предстоит снятие задней крышки.
  2. Под баком будет видна торцевая часть ТЭНа с клеммами. Их расположение фиксируется на бумаге, или фотографируется.
  3. Все провода и клеммы отсоединяются, расслабляется центральный винт. Затем при помощи отвёртки, нагреватель подцепляется за край и расшатывается из стороны в сторону, постепенно вытаскиваясь.
  4. В посадочном месте делается уборка.
  5. Устанавливается новый элемент, заворачивается винт, всё подключается по схеме.

Сливная система, помпа

Часто проблема возникает именно в системе слива (вода перестаёт сливаться вообще, или слишком медленно). Прежде всего, нужно проверить фильтр (находится за нижней сервисной панелью). И шланги ведущие к насосу и от него. Здесь может образоваться засор, устранить который не сложно.

Статья в тему:  Как будет стиральная машина по английски

Проверить работоспособность насоса можно, вынув его через низ агрегата (уложите машину на бок, противоположный тому, где находится помпа).

Бывает, что посторонние предметы повреждают крыльчатку прибора. Тогда требуется заменить его на новый.

Сборка

Прежде чем одевать на место резиновую манжету люка, стоит произвести очистку посадочного места от загрязнений.

Непросто бывает установить обратно фиксирующую пружину. Для этого закрепите её проволокой в верхней точке, а затем натягивайте против часовой стрелки.

Тогда в самом неудобном месте она войдёт легко, а когда дело дойдёт до правой стороны, можно будет приложить усилие – место там позволяет.

Заключение

Отремонтировать, прочистить или заменить деталь в машинке-автомате,- вполне посильное дело, и опыт многих домашних умельцев подтверждает это.

Анализ основных неисправностей и ремонт стиральной машины LG своими руками — читайте на сайте.

Наиболее часто встречающиеся поломки стиральных машин Ханса и способы их устранения разберем в этой статье.

Видео на тему

Разборка стиральной машины с вертикальной загрузкой

Стиральные машины с вертикальной загрузкой время от времени ломаются. При этом неисправности у них могут быть как характерные для фронтальных, так и свойственные только вертикальным, например, произвольное открытие барабана во время стирки. Чтобы устранить их самостоятельно, владельцу устройства необходимо знать, как разобрать вертикальную стиральную машину.

  1. Неисправности вертикальных стиральных машин
  2. Подготовка к разборке
  3. Порядок разборки стиральной машины с вертикальной загрузкой
  4. Устранение наиболее распространенных неисправностей
  5. Устранение протечек
  6. Замена подшипников
  7. Заключение
Статья в тему:  Как определить код ошибки стиральной машины электролюкс

Неисправности вертикальных стиральных машин

Для стиральных машин с вертикальной загрузкой, будь то Ардо, Индезит или устройство другой марки, характерны следующие неисправности:

  • Люк барабана самопроизвольно открывается в процессе стирки.
  • Коррозия металлического блока.
  • Разбалансировка основного движущего элемента в ходе стирки.
  • Деформация подшипников.

Чтобы устранить эти проблемы, стиральную машину потребуется разобрать. Этот процесс трудоемкий и занимает много времени. Если нет уверенности в собственных силах, рекомендуется не выполнять работу самостоятельно, а обратиться к специалистам. Это позволит не усугубить ситуацию неосторожными ошибочными действиями.

Подготовка к разборке

Перед тем, как приступить к разборке стиральной машины с вертикальной загрузкой, технику нужно подготовить к ремонтным работам.

Устройство требуется отключить от сети, а также от канализации и водопровода и переместить в просторное помещение, где будет удобно проводить разборку. Поблизости необходимо поставить один-два больших стола, на которых будут размещены снятые детали и части корпуса.

Далее необходимо собрать нужный инструмент. Для разборки вертикальной стиральной машины потребуются:

  • крестовые и шлицевые отвертки,

  • комплект накидных ключей с трещоткой,
  • набор торцевых головок с трещоткой,

  • кусачки,
  • фонарик,
  • WD-40.

Также нужно подготовить емкость для слива воды, оставшейся внутри машины и сухие тряпки.

В ходе разборки рекомендуется фотографировать каждую отсоединяемую деталь, особенно проводку перед отключением. Это позволит не совершить ошибок при последующей сборке стиральной машины и не усугубить ситуацию.

Статья в тему:  Как стирать брюки от костюма в стиральной машине

Порядок разборки стиральной машины с вертикальной загрузкой

Разборка вертикальных стиральных машин производства Бош, Вирпул и других фирм выполняется примерно одинаково. Возможны лишь незначительные отличия, но общий порядок действий очень похож и выглядит следующим образом:

  • Выкрутить крепеж по бокам, поддеть отверткой и отсоединить панель управления.
  • Немного наклонить назад панель, отключить, предварительно сфотографировав, проводку. Снять и убрать узел.
  • Демонтировать плату: отключить оставшуюся проводку и выкрутить саморезы.
  • Отсоединить заливной клапан. Предварительно следует разжать хомуты и отделить резиновые шланги, отключить питание и нажать на специальные отверстия, чтобы выдавить деталь.
  • Выкрутить крепеж, удерживающий боковые панели. Сдвинуть их вниз, снять и убрать.
  • Теперь появился доступ к крепежу, фиксирующему переднюю панель. Открутить его и убрать эту часть корпуса.
  • Теперь у пользователя имеется доступ к таким важным узлам, как ремень, мотор, помпа, прессостат.
  • Далее нужно поднять крышку, выкрутить крепеж и удалить ее. Разобрать крышку требуется в очень редких случаях, например, если сломан фиксатор, удерживающий дверь после закрытия.
  • Верхняя часть корпуса удерживается несколькими саморезами под уплотнительной резинкой, чтобы снять ее, потребуется их выкрутить.
  • Теперь появляется доступ к устройству блокировки люка и манжете.
  • Для замены подшипников на вертикальных стиральных машинах бак не вытаскивается, в отличие от фронтальных. Но если все-таки появилась такая необходимость, следует отсоединить амортизаторы и противовесы.
  • Бак удерживается на четырех пружинах. После того, как все мешающие детали сняты, его можно вытащить из корпуса.
Статья в тему:  Какую стиральную машину

Разборка стиральной машины с вертикальной загрузкой завершена.

После замены неисправных узлов сборка осуществляется в обратной последовательности, если в ходе разборки были сделаны фотографии – то лучше сверяться с ними. Стоит помнить, что неправильно подключенная проводка в лучшем случае приведет к тому, что машина не заработает, а в худшем – к короткому замыканию.

Устранение наиболее распространенных неисправностей

К самым частым поломкам, случающимся с вертикальными стиральными машинами Аристон, Занусси и других марок являются всевозможные протечки, а также деформация подшипников.

Устранение протечек

Чтобы устранить большинство неисправностей, вызвавших протечки вертикальной стиральной машины, разбирать корпус полностью не требуется. Чтобы обнаружить, откуда подтекает вода, необходимо:

  • Выкрутить фильтр слива, проверить, насколько он герметично устанавливается и в каком состоянии находится уплотнитель. При необходимости этот узел нужно прочистить, за годы эксплуатации в нем скапливается большое количество грязи.
  • Следующее, что стоит проверить – это резиновый уплотнитель крышки стиральной машины. За несколько лет службы он мог деформироваться. В результате вода протекает под резинкой, попадает под машину, скапливается под панелью управления, затекает в устройство блокировки люка. Подобная проблема приводит к серьезным поломкам, поэтому устранить протечку следует как можно быстрее. Менять полностью уплотнитель не потребуется, достаточно найти деформированное место и подложить под него небольшой кусок резины.

Для дальнейших работ потребуется снять боковые панели стиральной машины, чтобы получить доступ к внутренним узлам.

  • Проверить герметичность подсоединения шланга к заливному клапану. Если обнаруживаются капли воды, необходимо снять трубку, осмотреть на целостность, обработать силиконом и установить на исходное место, сильнее затянув хомуты. Таким же образом требуется проверить и обработать сливные патрубок и шланг, а также патрубок бака.
  • Далее нужно осмотреть резиновую манжету, проверить целостность и удостовериться, что она надежно удерживается хомутом.
  • Протечка может быть в самом баке. Если его половины стянуты винтами, нужно их подтянуть, маленькие отверстия можно попробовать запаять.
Статья в тему:  Как слить воду из стиральной машины bosch maxx 4

Замена подшипников

В отличие от фронтальных стиральных машин, на технике с вертикальной загрузкой для замены подшипников не требуется вытаскивать бак из корпуса. Здесь нужно выполнить следующие действия:

  • Удалить боковые панели.
  • Убрать по боковым сторонам барабана накладки, за которыми находятся суппорты с подшипниками.
  • Первым необходимо заменить подшипник и сальник с той стороны, где нет шкива. Резьба классическая правосторонняя.
  • Затем нужно снять ремень, шкив и колодку заземления, после чего заменить сальник и подшипник. В этом случае резьба будет левосторонняя.

При установке нового подшипника необходимо тщательно смазать посадочное место.

Заключение

Если стиральная машина с вертикальной загрузкой сломалась, для устранения неисправности понадобится разборка корпуса. Обычно большинство поломок устраняется при частичной разборке техники, но в редких случаях машину потребуется разобрать полностью, вплоть до снятия бака. В процессе ремонтных работ рекомендуется фотографировать каждую отсоединяемую деталь, чтобы не допустить ошибок при сборке, особенно – при подключении проводки. В лучшем случае вертикальная стиральная машина просто не заработает, в худшем – полностью выйдет из строя.

Ссылка на основную публикацию
Статьи c упоминанием слов:
Adblock
detector
