Как настроить плоттер

Содержание

Задание 4.2 Подключение, установка и настройка плоттера

Подключение плоттера к персональному компьютеру ничем не отличается от выполнения аналогичных действий с принтером или МФУ. Единственное, что необходимо сделать перед осуществлением этого процесса – подобрать необходимые драйверы.

Вам понадобится — Программа для управления плоттером.

1 Если у вас в распоряжении имеется диск с драйверами или программным обеспечением для данного плоттера, то вставьте его привод и выполните инсталляцию нужных файлов. Если такой диск отсутствует, то скачайте необходимые файлы с сайта фирмы, разработавшей это устройство.

2 Обновите драйверы для плоттера и убедитесь в том, что устройство определилось системой. В данном случае абсолютно не важно, какой порт вы используете для соединения компьютера с плоттером. Убедитесь в том, что печатное устройство включено.

Статья в тему:  Как включить газовую плиту бош

3 Откройте меню «Пуск» и выберите пункт «Устройства и принтеры». Дождитесь завершения сканирования новых устройств. В графе «Принтеры и факсы» найдите иконку плоттера и кликните по ней два раза левой кнопкой мыши.

4 Настройте параметры работы плоттера. Для этого лучше использовать установленное программное обеспечение. Обычно требуется выбрать следующие параметры:- подача (определяет способ подачи бумаги и ее тип);- ширина рулона;- формат бумаги;- область печати.

5 При использовании функции двухсторонней печати задайте дополнительные параметры работы плоттера. Укажите расположения переплетов вдоль длинного и короткого краев листа. Если вы используете перьевой плоттер, то выполните настройку параметров перьев. Обязательно укажите их толщину и скорость. В данном случае рекомендуют использовать определенные параметры для каждого отдельного пера. Обязательно активируйте функцию запроса смены пера, если она присутствует в данном программном обеспечении.

6 Задайте дополнительные параметры работы плоттера. Особое внимание уделите настройке устройств, поддерживающих цветную печать. Это позволит вам сэкономить краску и добиться оптимального качества полученного чертежа.

Как правильно работать на плоттере

Широкоформатная печать используется при изготовлении больших вывесок, плакатов и наклеек, транспарантов. При этом работа по созданию данной продукции выполняется на специальном оборудовании, плоттерах. Такие устройства устанавливают на предприятиях, в типографиях и в рекламных агентствах. Кроме печати, востребованной функций также является резка на плоттере. Она позволяет в короткие сроки создать шаблон, контур или фигуру сложной формы по заданному образцу. Прежде чем резать разные материалы либо печатать, следует разобраться в особенностях эксплуатации техники.

Статья в тему:  Как снять дверцу духовки газовой плиты индезит

Назначение и основные разновидности плоттеров

Плоттером принято называть устройство, печатающее на листах больших форматов. Под каттером подразумевают прибор для вырезания изображений, резки бумаги, плёнки, картона.

Существуют универсальные модели, сочетающие в себе свойства двух приборов. Эти многофункциональные плоттеры могут как вырезать картинки, так и печатать на разных носителях. Цена на такие устройства несколько выше.

В зависимости от способа размещения листа и режущего инструмента плоттер может быть:

  1. Планшетным. Это массивное устройство, в котором рабочий лист зафиксирован горизонтально, а контурная резка осуществляется подвижной кареткой с ножом.
  2. Рулонным. В такой модели происходит непрерывная подача носителя, а каретка движется из стороны в сторону.
  3. Лазерным. Имеет горизонтально расположенную рабочую плоскость. Вместо подвижной каретки, изображение вырезает высокоточный лазер.

Плоттеры также делятся на несколько категорий в зависимости от принципа работы и вида чертящего блока (струйный, лазерный, перьевой и т. д.).

Программы для работы оборудования

Приступая к эксплуатации, устройство следует подключить к ноутбуку или к персональному компьютеру (ПК), с установленным на них соответствующим программным обеспечением. Изображение, которое необходимо вырезать или распечатать, компьютер посылает на каттер (плоттер), после чего в действие вступает нож либо чертящий блок.

Важно! Работа на плоттере возможна только в том случае, если на нём стоит аналогичное с компьютером программное обеспечение.

Проще всего резать на плоттере из CorelDraw («из Корела»). Эта программа создана для работы с графическими документами и конструирования изображений. CorelDraw, пожалуй, можно назвать самым известным векторным редактором. Однако, кроме него, существует ещё ряд программ, которые подходят для работы с плоттером.

  1. PlotCalc. Обладает простым интерфейсом, не требует много времени на обучение.
  2. SignCut. Платное программное обеспечение с функцией предварительного просмотра, которое имеет бесплатные плагины для популярных дизайнерских пакетов.
  3. OMEGA CUT. Подходит для работы с проектной документацией, функции включают сканирование изображений и перевод их в векторную форму, создание шрифтов и обработку кривых.
Статья в тему:  Какую сковороду выбрать для газовой плиты

Подготовка устройства к работе

Настройка плоттера проходит по следующей схеме.

  1. Вначале в привод ПК вставляют диск с программным обеспечением. Он обычно идёт в комплекте с оборудованием. Если такой диск отсутствует, то файлы с драйверами и инструкцией по установке можно скачать с сайта фирмы, выпустившей настраиваемую модель.
  2. Затем включают плоттер, устанавливают нужную для его работы программу на компьютер.
  3. В меню «Пуск» находят иконку «Устройства». Когда система обнаружит новое оборудование, тогда в графе «Принтеры и факсы» дважды левой кнопкой мыши нажимают на изображение плоттера.
  4. Настраивают параметры работы техники. К ним относятся: тип носителя и способ его подачи, формат бумаги, область печати и прочие.

Важно! Настраивая перьевую модель, необходимо указать скорость движения рабочих инструментов и их толщину. Желательно, для каждого пера их задать отдельно. Планируя использовать функцию двухсторонней печати, следует указать расположение переплётов.

Последовательность действий при печати

Научиться работать на плоттере (например, из Корела) достаточно просто. Для этого действуют по следующей схеме:

  1. Находят требуемый файл в нужной папке или на рабочем столе и открывают его.
  2. Нажимают на «Печать».
  3. В строке «Принтер» выбирают модель устройства, на которое необходимо вывести изображение.
  4. Нажимают кнопку «Свойства». Открывшееся окно позволяет выставить необходимые параметры: размер бумаги, масштаб и диапазон печати и прочие.
  5. Подтверждают выбранные параметры, нажав кнопку «Ок».
  6. Откроется предварительный просмотр изображения, который позволит оператору увидеть, как будет выглядеть готовая работа.
  7. Нажатием кнопки «Print» картинку отправляют на печать.

Рекомендуется выставить разметку чертежа, если он состоит из нескольких листов. Делается это в соответствующем пункте меню при помощи маркеров с подсказками. Чтобы избежать ошибок, лучше отправлять на печать листы стандартных форматов, которые поддерживает плоттер.

Статья в тему:  Что лучше сумка холодильник или автохолодильник

Резка на плоттере

Основная характеристика работы каттеров зависит от следующих критериев.

  1. Остроты лезвия. Важна при выполнении мелких работ, требующих высокой чёткости.
  2. Качества исходного рисунка. Определяет насколько само изображение точно и верно выстроено.
  3. Адгезионных свойств подложки, которая должна хорошо фиксировать листы из кожи, фетра, винила и прочих рабочих материалов.
  4. Правильности настройки устройства под определённый расходный материал.

Важно! Режущий плоттер не может подстроиться автоматически под тип носителя, поэтому параметры работы следует задавать самостоятельно. Если сместился срез по напечатанному, то также необходимо перепроверить настройки ПО или переустановить его.

Перед началом работы на новом оборудовании его следует протестировать. Это позволит избежать порчи наклеек из-за неправильно указанного материала.

Если устройство рассчитано не только на печать выкроек, но и на их нарезку, в настройках системы нужно будет указать давление на нож и вылет лезвия. Для толстых материалов, таких как картон, важна высота подъёма рабочего инструмента.

Плёнка и бумага – это материалы, являющиеся самыми распространёнными расходниками для каттеров при изготовлении табличек и прочей продукции. Плоттерная резка каждого из них имеет определённые особенности.

Что следует учесть при работе с оракалом

Самоклеящаяся пленка требует высокой точности при нарезке. Обработка оракала включает несколько этапов.

  1. Зачистку поверхности.
  2. Нарезку изображения.
  3. Выборку пленки.
  4. Монтаж на поверхность.

Особое внимание следует уделять материалу в момент фиксации. Чем больше формат листа, тем легче плёнка деформируется. Пример резки оракала по меткам можно посмотреть в нижеследующем видео.

Статья в тему:  Как распечатать на плоттере формат а3

Нюансы обращения с бумагой

По сравнению с плёнкой для термопереноса бумага является материалом неприхотливым. Для эффективной работы оператору достаточно следить за остротой резака. Перед началом процесса необходимо проверить силу давления ножа. Когда она слишком мала – изображение не отделится от основы либо будет слабо различимо. Если, наоборот, велика, то лист может деформироваться. Проверить, как работает устройство и оценить качество полученного изображения можно, запустив плоттер в тестовом режиме.

Заключение

Установка и настройка плоттера имеет определённый пошаговый алгоритм, придерживаясь которого подготовить аппарат к работе сможет даже новичок. Это оборудование не требует глубоких знаний компьютерных программ и офисной техники. Главное – не браться за вырезку и печать широкоформатных изображений сразу. Лучше отточить навыки на мелких, тестовых рисунках.

Самые популярные и надежные плоттеры

Режущий плоттер Brother ScanNCut CM900 на Яндекс Маркете

Режущий плоттер Silhouette Cameo 3 на Яндекс Маркете

Режущий плоттер Brother ScanNCut CM300 на Яндекс Маркете

Режущий плоттер Silhouette Portrait на Яндекс Маркете

Режущий плоттер GCC Puma IV 132LX (112900020G) на Яндекс Маркете

Как настроить плоттер для резки из CorelDRAW (корел драв)

В этой статье речь пойдет, как настроить плоттер для резки из под coreldraw, на примере плоттера list 720 entry. После установке драйверов и опробования программы Artcut, которая идёт в комплекте с плоттером, многие пользователи испытывают сложность и задуют вопрос: неужели вот с этим работать»? Конечно, можно делать векторный рисунок в корел драв, а потом импортировать в арткут. Но это занимает больше времени да и не очень удобно. Поэтому плоттерая резка из корел драв, то, что нам нужно.

Статья в тему:  Сколько гарантия на газовую плиту

Установка приложения JCforCOL к программе CorelDraw для работы режущих плоттеров List H.

1. Запустите приложение  colsetup.rar [235,39 Kb] (cкачиваний: 11059)

1.1. Откроется окно «coreldraw setup»

2. В открывшемся окне «CorelDraw setup», в поле «CorelDraw version» выберите версию программы, которая установлена на вашем компьютере и кликнуть кнопку «Install» — на 11 и х4 версиях возможны проблемы при установке.

Я рекомендую использовать х3 версию, так как она самая стабильная для плоттерной резки. А вообще я изображение создаю и редактирую в х6, а режу в х3.

3. После установки выбранной версии откроется окно «coreldraw setup», сообщающее об успешной установке приложения.

3.1. Кликните мышкой кнопку «ОК».

4. Установка параметров в программе CorelDraw.

4.1. В окне «CoreDRAW» в верхнем меню выберите пункт «Инструменты», далее выберите в контекстном меню «Параметры».

4.2. В открывшемся окне «Параметры» в разделе «Панели команд» кликом мышки проставте отметку в ячейке «OutPut to cutting plotter»

4.3. Кликните мышкой кнопку «ОК», в окне «CorelDraw», откроется команда «OutPut to cutting plotter».

5.1. Выберите команду «OutPut to cutting plotter»

5.2. Кликните мышкой кнопку «отмена»

5.3. Откройте приложение JCforCOL

6. В открывшемся окне «JCforCOL» выберите функцию «Auto» и войдите в настройки приложения JCforCOL

7. Установите настройки как показано на рисунке и кликните мышкой на кнопку «ОК».

Статья в тему:  Можно ли сдать газовую плиту в металлолом

1. Выберите модель вашего плоттера. (JCC – HS, JC –H).

2. При установке параметра «COM» необходимо выбрать номер порта, на который установлен плоттер при подключении по USB в диспетчере устройств.

3. Выберите скорость передачи данных (подключение по USB – 57600)

4,5,6. Параметры отвечающие за качество вырезания.

4 – «Close» (смыкание) – параметр, отвечающий за смыкание начальной и конечной точек векторов.

5 – « Sharp» (нож) – параметр, зависящий от угла заточки ножа. Величина параметра указана на коробке для ножей.

6 – «Precision» (точность) – отвечает за качество прорезания файла.

7. Показывает и изменяет размеры страницы и размеры макета.

8. Функция обновления параметров.

8. Установка функции «Разрешение кривой». Если не установить данную функцию, то плоттер вместо круга будет вырезать многоугольник.

8.1. Создайте любое изображение в программе корел драв.

8.2. В окне «CorelDRAW» в верхнем меню выберите пункт «Файл», далее в контекстном меню выберите «Экспорт»

8.3. В окне «Меню» выберите тип файла — «PLT», и кликните мышкой кнопку «Экспорт»

8.4. В окне «Экспорт HPGL» выберите вкладку «Дополнительно». Поставьте значение функции «Разрешение кривой» равной 0. Кликните мышкой кнопку «ОК»

9. Выберите команду «OutPut to cutting plotter». Если ваши объекты выделены, то кликните мышкой «Да», если не выделены, то – «Нет»

10. В открывшемся окне «Jutput set» кликните мышкой кнопку «Start», при этом на плоттере должна гореть надпись «connect», после чего начнётся резка.

Статья в тему:  Куда обратиться чтобы поменять газовую плиту

На этом статья плоттерая резка из CorelDRAW (корел драв) подошла к концу, если у вас возникнут вопросы, спрашивайте в коментариях.

Как настроить режущий плоттер

Режущий плоттер предназначен для раскроя материалов с использованием специальных ножей. Острый инструмент на подвижной каретке управляется электроникой и может выполнять прямые и криволинейные резы любой сложности. Отсутствие человеческого фактора при работе плоттера обеспечивает стабильно высокое качество, скорость и точность кроя.

Диапазон материалов, с которыми может работать каттер, очень широк и включает в себя резину, пенопласт, все виды бумаги, пленки, ткани и т.д. Возможности режущих плоттеров используют в типографиях, легкой промышленности, рекламной индустрии и даже в домашних условиях для создания поделок ручной работы.

При правильно выставленных настройках и остром инструменте можно качественно вырезать сложные изображения даже на плоттерах категории “мини”

Настройка плоттерного оборудования

Залогом качественной плоттерной резки является правильная настройка оборудования и в первую очередь это касается режущего инструмента. Неотрегулированный или затупившийся нож сминает и рвет материал, оставляет непрорезанные участки или наоборот, прорезает слишком глубоко, повреждая подложку.

Регулировку ножа производят по нескольким параметрам:

глубина вылета – расстояние, на которое инструмент выдвинут из плунжера (держателя). Оно напрямую зависит от обрабатываемого материала и должно быть чуть-чуть больше его толщины (в среднем 0,5-0,8 мм). Точные цифры определяются путем тестирования. В конечном счете нож должен выступать настолько, чтобы полностью прорезать материал и только слегка дотрагиваться до кэрриера. При этом тупая сторона ножа не должна касаться поверхности, чтобы исключить приминание материала. Для регулировки вылета используют зажимную гайку на держателе.

Статья в тему:  Варочная поверхность hansa как включить

Плоттерный нож в плунжере – для резки тонких пленок достаточно вылета меньше миллиметра

давление – сила, с которой нож вжимается в материал (зависит от его плотности). Как и глубина вылета, этот параметр подбирается опытным путем. При неверных настройках давления инструмент будет вязнуть в полотне и недорезать его до конца. Для плотного сырья давление на нож должно быть выше, чем для тонкого и податливого к резке.

угол заточки бывает трех видов: 30º, 45º и 60º. От геометрии ножа зависит его маневренность и способность резать мелкие элементы, а также толщина материала, которую он может кроить. Для толстого сырья (от 0,09 до 0,3 мм) и крупных деталей лучше всего использовать инструмент с максимальным углом. Для тонких пленок (0,03 мм и ниже) и мелких изображений применяют нож с тридцатиградусной заточкой. Угол в 45º считается универсальным и подходит для любых работ.

Плоттерные ножи по типу заточки

Прочие настройки плоттера:

выбор точки начала реза – подбирается исходя из размеров изображения и полотна. При выходе каретки за пределы материала возможно повреждение режущего инструмента и самого оборудования.

расстояние между валами – параметр, актуальный для рулонных плоттеров. Его настройка необходима для удерживания и надежной фиксации рулона материала. Расстояние выставляется в соответствии с шириной бобины.

скорость резки – чем меньше элемент и тоньше материал, тем ниже должна быть скорость. В противном случае, велика вероятность, что нож будет рвать полотно.

Статья в тему:  Сколько гарантия на газовую плиту

Общие правила при работе за режущим плоттером:

не дотрагиваться до острия ножа, чтобы не затупить его и не пораниться;

своевременно менять затупившийся режущий инструмент на новый, чтобы избежать появления брака;

тщательно выравнивать материал перед резкой;

после изменения настроек проводить тестовую резку на небольшом кусочке материала.

Справка

Здесь вы найдете ответы на самые частые вопросы по использованию программы.

Запуск безымянного (или с именем) китайского плоттера.

Данная статью будет полезна вам, если в ваше распоряжение попал плоттер из поднебесной, и непонятно с какой стороны собственно к нему подходить.

Название у такого плоттера может варьироваться и по сути нам не важно, но для примера: Jiancheng, Multicut, Fusion и так далее и тому подобное.

Как правило внутри эти плоттеры очень похожи и сделаны из одних и тех же комплектующих, поэтому можно в целом обощить вопрос запуска и пробы заставить по человечески работать.

  • Во первых плоттер нужно подключить к ПК, для этого очень желательно использовать COM порт.
  • Если СОМ порта нет в плоттере или в ПК, то подключаем через USB. При этом драйвера должны быть установлены и в диспетчере устройств должен появляться виртуальный СОМ порт. Такое подключение не очень стабильное — возможны проблемы при больших файлах.
  • Далее нужно знать номер COM порта, к которому вы подключили плоттер. Если не знаете, это не очень большая проблема, номер порта можно будет определить опытным путем.
  • Если плоттер имеет в себе настройки соединения по COM порту, то эти настройки нужно выписать — в дальнейшем они нам понадобятся.
Статья в тему:  Варочная поверхность hansa как включить

На этом настройка железной части можно сказать закончена и можно приступить к настройки программной.

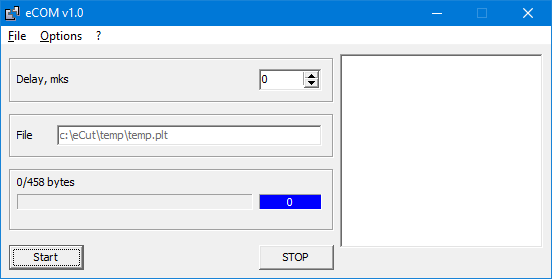

Первое что нужно сделать — это запустить программу eCOM, которая идет в комплекте с eCut. Лежит эта программа в папке c:eCuteCOM10.exe .

В этой программе открываем OPTIONS/COM PORT и выставляем значения ком порта. Если вы незнаете всех параметров порта, тогда изменить нужно только номер ком порта, остальные параметры оставьте нетронутыми, если же ваш плоттер имеет настраиваемые параметры соединения — то здесь нужно выставить значения, которые показывает плоттер. Но, как правило, китайские плоттеры не имеют таких настроек и в большинстве случаев подходят значения по умолчанию.

Если на данном шаге вы не уверены в том, правильно вы указали номер ком порта или нет — то двигайтесь дальше, если даже вы ошиблись, вы это выясните позже и сможете поменять его на правильный.

Теперь можно закрыть eCOM и запустить корел.

Создайте простой объект и запустите функцию резки с панели екута.

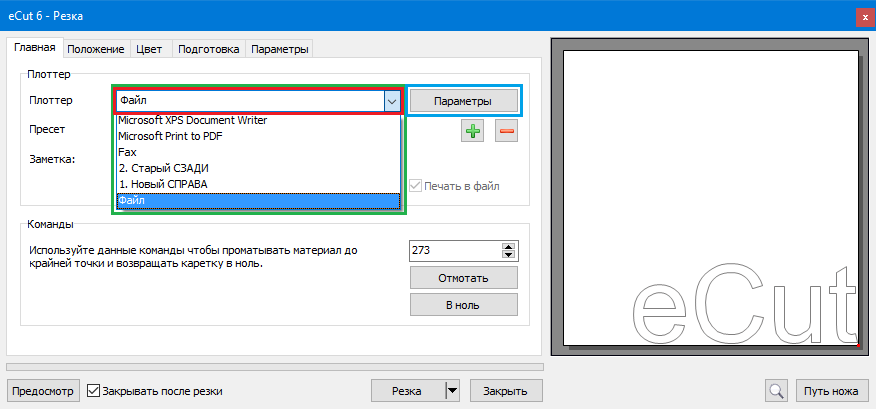

В списке плоттеров выберите ФАЙЛ — это будет самый последний в списке доступных и нажмите кнопку «ПАРАМЕТРЫ»

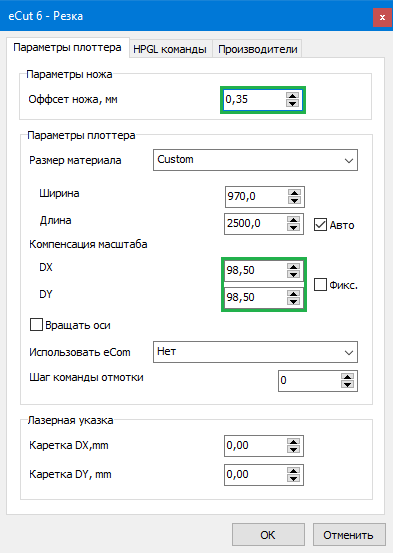

Перед вами появится параметры плоттера.

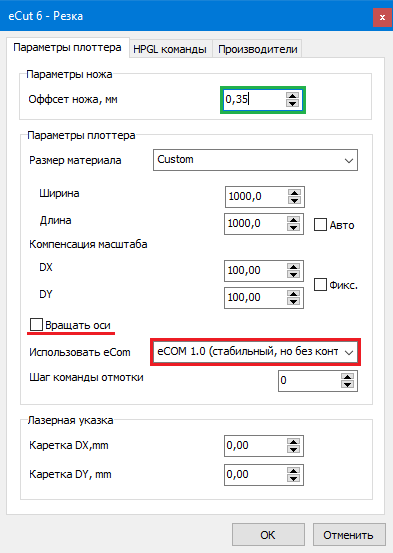

Выберите Использовать eCom = eCom 1.0 (стабильный, но без контурной резки)

Если при включении плоттера каретка паркуется справа — поставьте галочку «Вращать оси»

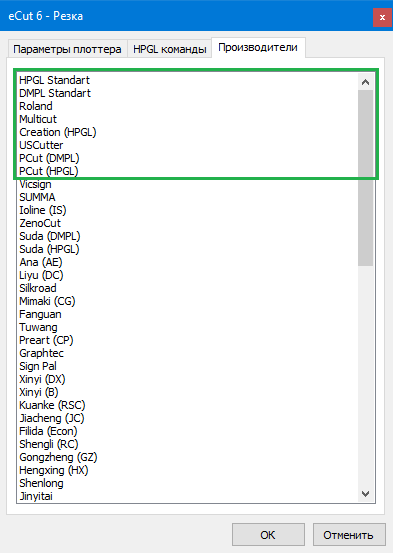

Далее откройте вкладку «СПИСОК ПРОИЗВОДИТЕЛЕЙ» и поищите свой плоттер в этом списке.

Статья в тему:  Что выбрать газовую плиту или варочную панель

Если в списке нет вашего плоттера — не отчаивайтесь и выбирете самый первый — HPGL. Если эти настройки не будут работать, то в дальнейшем их нужно будет поменять.

Сохраните изменения и нажмите «Печать» на главном окне функции печати.

А дальше внимание!

После того, как вы нажмете «печать» автоматически запустится программа eCOM — она появится в панели задачь, и если настройки порта были выставлены правильно, то программа закачав файл в порт плоттера самостоятельно закроется.

НО ЕСЛИ ПРОГРАММА НЕ ЗАКРЫЛАСЬ — значит вы ввели неверные настройки в eCOM. Делаем следующие шаги:

  • Жмем кнопку STOP
  • Открываем OPTION/COM PORT и меняем либо настройки порта, либо номер КОМ порта
  • Сохраняем настройки и жмем старт
  • Если прогресс дошел до 100% тогда закрываем программу и идем дальше
  • Если прогресс не двигается (остается черным) значит опять меняем настройки порта и проделываем эти 5 шаго заново

Если прогресс так и не пошел — тогда нужно проверить следующее:

  • А включен ли плоттер? (глупо, но все же)
  • Нужно проверить все принтеры в системе, чтобы ниодин из них не был настроен на ваш КОМ порт, для этого нужно открыть Пуск/Панель управления/Принтеры и факсы, и у каждого принтера зайти в СВОЙСТВА/ПОРТЫ и посмотреть на какой порт настроен принтер.

Если программа закрылась, и плоттер начал резать — УРА! все заработало, можно приступать к повседневным рабочим будням, но обязательно дочитайте до конца — есть еще несколько моментов, которые нужно проверить.

Статья в тему:  Как снять дверцу духовки газовой плиты индезит

НО ЕСЛИ ПЛОТТЕР НЕ ЗАРАБОТАЛ, то нужно проделать еще несколько манипуляций. Это только в том случае, если программа eCOM запустилась и закрылась — то есть файл данных закачался в плоттер:

  • во первых — перезагрузите плоттер (или просто выкл/вкл его)
  • выделите блок и запустите еще раз опцию резки
  • у вас будет выделен плоттер с именем FILE — нажмите кнопку «Параметры»
  • откройте вкладку «Список производителей»
  • выберите другой плоттер из списка, сохраните настройки и попробуйте отправить файл
  • нужно будет проверить первые 12-15 плоттеров в списке производителей и найти подходящий, на котором плоттер оживет.
  • каждую попытку обязательно начинайте с перезагрузки плоттера — это важно

Если у вас после этих трудов плоттер не заработал — то возможно неполучится запустить (таких единицы), жаль.

Но если все заработало — то последний тест — это проверка на переполнение буфера, тут все просто

  • создайте много много текста размером около 1см (текста должно быть реально много. )
  • и отправьте его на плоттер
  • дождитесь окончания резки — это будет долго, но это очень важно!
  • проверьте все ли объекты вырезались и нет ли лишних линий
  • если все ОК — значит опять УРА!
  • если что то не так, нехватает каких либо символов, но чаще лишние линии — тогда это проблема, но можно попробовать увеличить Delay,mks до 1-5. Это увеличит время резки и возможно поможет в борьбе с паразитными линиями и недорезами. Если и это не поможет — то очень жаль, еСом я бы использовать не рекомендовал.
Статья в тему:  Как включить газовую плиту бош

Повышение качества вырезаемых объектов

Как правило, китайские плоттеры не имеют в своем арсенале вакуумного прижима, а если даже он есть — то это только намек на то, что должно быть в идеале. Из-за отсутствия этого прижима, очень часто возникают «заусенцы» при резке — это когда начальная точка кривой не совпадает с конечной, и в этом месте материал просто напросто не прорезан!

Это можно постараться обойти с помощью предлагаемых eCut настроек, начнем:

В первую очередь необходимо правильно выставить ОФФСЕТ ножа в настройках плоттера. Китайские плоттеры как правило не поддерживают аппартно данную функцию, так что ее приходится эмулировать программно.
Еще хочу отметить тот факт, что оффсет может колебаться от 0,2 до 0,4 мм , не ниже и не выше (а если вдруг выходит за эти пределы, то не на много), так что подбор данного параметра нужно начинать с цифры 0,3, и если края получаются скругленными — то цыфру необходимо увеличивать, и наоборот.
А еще есть у китайцев одина особенность, не все они выводят объкты в правильно мастшьтабе, причем коэффициент сжатия/растяжения по разным осям может быть разный — видимо шестеренки с разным передаточным числом только были . но это тоже не проблема, eCut может и это поправить, соответствующие коэффициенты можно выстваить тут же — в параметрах плоттера.

Статья в тему:  Как распечатать на плоттере формат а3

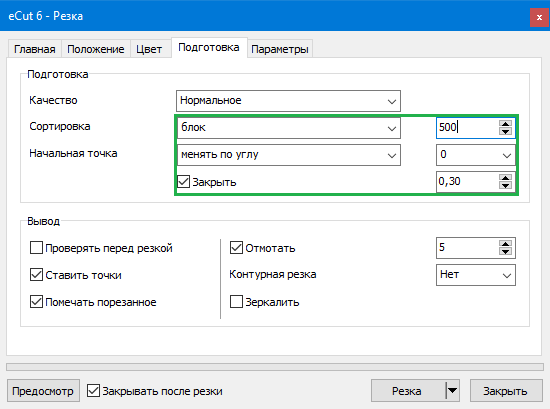

Далее необходимо выставить такой не маловажный параметр для китайцев, как «смена начальной точки кривой». Эта функция есть только в екуте (ноу хау так сказать, у других ПО не встречал).
Она позволяет сделать так, чтобы ножик начинал кривую под одним и тем же углом, что позволяет «спрятать» точку входа , и , соответственно, улучшить качество выводимых кривых.
ОЧЕНЬ рекомендую «изменять точку входа по углу», где угол равен 0 градусов (иногда 90, нужно пробовать на конкретном плоттере).
Ну и на последок АРХИ важно выставить сортировку вывода, чтобы плоттер не метался из одного края пленки в другой. Я использую длину блока 500мм, но в случае китайца рекомендую не превышать 200мм — в этом случае плоттер будет делать больше горизонтальных движений кареткой, нежели вертикальных — это позволяет накапливать меньше статического электричества, которого они так боятся.
Так же я позаимствовал в ArtCut такую полезную опцию, как «Close», назвал я ее «Перекрывать».
Она позволяет перекрывать кривую, делая начальную точку еще более незаметной, а так же улучшает качество «выборки» пленки.

Вот в общем и все — если есть вопросы, пишите — буду рад по спососбствовать в настройке вашего плоттера.

Дополнения

Проблема с переполнением буфера.
Очень часто при переполнение буфера помогает уменьшение качества выводимых кривых до ХОРОШЕГО или даже НОРМАЛЬНОГО. В этом случае файл на резку получается меньшего размера и плоттер его обрабатывает без лишних проблем. Либо увеличение Delay,mks в еСом как указано выше.

Статья в тему:  Что лучше сумка холодильник или автохолодильник

Проблема с переполнением буфера при подключении через переходник.
Помогает установка драйвера для USB кабеля. Чтобы получился COM порт в системе. Далее указываем его в eCom. Ставим Xon/Xoff. И запускаем резку через USB. Заработало, eCom делает паузы, сбоев нет.
Не панацея, но иногда помогает.

Еще немного информации для плоттеров марки VICSIGN

Работает по HPGL стандарту (первый пункт в списке производителей).
В СОМ порте надо выставить скорость (Baud rate) — 38400.
Управление потоками (flow control) — аппаратное (Hardware)

Запуск и настройка плоттера Foison

Для начала потребуется собрать напольный стенд (подставка для режущего плоттера).

2.1 Колесико (2шт).
2.2 Колесико со стопором (2шт).
2.3 Лыжа (2шт).
2.4 Вертикальная стойка (2шт).
2.5 Горизонтальная стойка (1шт).
2.6 Металлический вал (2шт).
2.7 Опора для вала (2шт).
2.8 Крепежная площадка (2шт).
2.9 Корзина (1шт).
2.10 Винты 5х16 (16шт).
2.11 5х40 (8шт).
2.12 5х15 (8шт).

Подготовка и подключение плоттера.

1. Собрать напольный стенд и установить плоттер FOISON С-48 на него (не обязательно).

2. Подсоединить COMUSB интерфейсный кабель к плоттеру FOISON С-48 и к компьютеру.

3. Подсоединить сетевой шнур к ВЫКЛЮЧЕННОМУ плоттеру FOISON С-48.

Настройки порта COM.

1. На компьютере надо зайти Пуск->Панель управления->Система(или для открытия
окна «свойства системы» нажать сочетание клавиш «win»+«pause») ->Оборудование->Диспетчер устройств->Порты COM и LPT->Последовательный порт COM12(в зависимости, куда вы включили плоттер FOISON C 48)->Свойства->Параметры порта.

Статья в тему:  Можно ли сдать газовую плиту в металлолом

Параметры должны быть такими:
Скорость (бит/с) 9600
Биты данных 8
Четность нет
Стоповые биты 1
Управление потоком Xon/Xoff

2. На плоттере FOISON C-48:
Включите плоттер FOISON C-48.
Нажать на панели управления один раз кнопку «Menu» (панель управления может немного отличаться в зависимости от модели плоттера).
Выставить значения:
Us 600 mm
Br 09600

Установка драйверов.

1. Подключаем USB кабель к плоттеру FOISON и к компьютеру.
2. Включаем плоттер FOISON.
3. Компьютер автоматически устанавливает драйвера. Ждем, пока не всплывет надпись «установка завершена».

4. После установки нужно изменить имя USB порта. Для этого надо зайти Пуск->Панель управления >Система(или для открытия окна «свойства системы» нажать сочетание клавиш «win»+«pause») >Оборудование->Диспетчер устройств->Порты COM и LPT-> USB Serial Port (COM5).

7. Параметры порта оставляем такие же, как и у COM. В параметрах порта надо нажать кнопку Дополнительно…

8. В этом окне нужно изменить Номер COM-порта (по умолчанию стоит COM5) на COM4.
9. Теперь плоттер FOISON C-48 готов к работе.

10. Установите программное обеспечение для работы на плоттере (signcut pro/signmaster/flexi).

Работа с панелью управления плоттера FOISON C-48.

На панели 10 кнопок, с помощью которых осуществляется управление плоттером FOISON C-48 (pro).
1. Online — при нажатии переводит плоттер в ручное управление.
2. Test – в режиме ручного управления плоттер делает (1)тест в виде небольшого прямоугольника, (2)при задержке кнопки «Test» на 3 секунды плоттер делает другой тест в виде: квадрат, перечеркнутый по диагонали, внутри круг, в верхней доле круга логотип FOISON.

Статья в тему:  Какую сковороду выбрать для газовой плиты

3. Menu – при первом нажатии входим в режим Setting (его мы затрагивали в предыдущем разделе), при втором нажатии входим в режим Set Per, при третьем нажатии входим в режим Foison. Здесь два показателя v и f;
v – скорость работы, диапазон 050-600мм/с;
f – давление нажатия, диапазон 01-160гр.
4. Repeat – при нажатии повторяет предыдущее задание.
5. Pause – при первом нажатии останавливает выполнение задания, при втором нажатии продолжает остановленное задание.
6. Кнопка со значком крестик в круге- подтверждение настроек и для включения лазерного указателя (в режиме Foison нажимаем Online затем Menu, таким образом входим в режим LED LASER и при помощи кнопки с крестом включаем или выключаем лазерный указатель).
7. Кнопки в виде стрелок служат для изменения величин в соответствующих разделах.

Установка программы FlexiStarter.

1. Вставить в компьютер USB электронный ключ, идущий в комплекте.
2. Поставить диск с надписью SAi.
3. Автоматически запустится установка программного обеспечения FlexiSTARTER Foison Edition 8.6v2.
4. Идет стандартная установка ПО.
5. При выборе конфигурации надо поставить все, как на скриншоте.

6. После установки данного ПО появится окошко регистрации.

7. В поле Password введите 32-х значный пароль, идущий в комплектации.
8. После правильного ввода пароля окошко должно изменится следующим образом:
окна User Number, Product, Language должны автоматически заполнится.

Статья в тему:  Куда обратиться чтобы поменять газовую плиту

9. После этого идет этап завершения установки данного ПО.

Если Вам потребуется установить программу SignCut pro, Вы можете посмотреть данное видео снятое нашей компанией с этапами настройки и установки данного программного обеспечения:

Если у Вас возникли проблемы с настройкой режущего плоттера Foison — позвоните нам и наши технические специалисты проконсультируют Вас.

Офис в Самаре

443117, Самарская обл., г. Самара, ул. Партизанская, 246
(Рекламно издательский холдинг «Абсолют»), 2 этаж.

Офис в Москве

115230, г. Москва, Хлебозаводский проезд 7, строение 9 (отдельный вход)

Офис в Екатеринбурге

620000, Свердловская обл., г.Екатеринбург, пр. Ленина, 50 Б
БЦ «Континент»

Режущий плоттер: подключение устройства к компьютеру

Создание рекламы — необходимость, с которой сталкиваются не только предприниматели, но и рядовые граждане. Для этих нужд придумано множество информационных и технологических решений. Существует огромное количество оборудования: стенды, режущие плоттеры, неоновые вывески. Соответственно, каждое устройство требует индивидуального обслуживания.

К примеру, режущий плоттер — специальное оборудование, предназначенное для резки виниловых наклеек с рекламными логотипами и прочей маркировкой. Для обработки листа используется острый нож, выступающий в роли основного элемента аппарата. Пользователь может регулировать силу давления в зависимости от разрезаемого материала. Но для этого необходимо подключить устройство к компьютеру.

Алгоритм подключения и настройки

Первое, что придется сделать для подключения плоттера к компьютеру, — установить драйвера. Программное обеспечение можно расценивать как «паспорт» оборудования, от которого зависит корректность работы. Как правило, плоттеры комплектуются диском с драйвером. Однако если производитель не снабдил устройство программным обеспечением, его можно скачать с официального сайта. Приобретая технику неизвестной фирмы, вы можете поэкспериментировать с драйверами. Нередко такие модели сделаны по принципу более известных брендов. Значит, к ним подойдут похожие установочные программы. Возможно, подойдет универсальный драйвер, входящий в комплект операционной системы.

Статья в тему:  Как распечатать на плоттере формат а3

Следующий шаг — подключение плоттера к компьютеру или ноутбуку через USB, после чего появится системное сообщение об обнаружении нового оборудования. Щелкнув по всплывающему окну, вы запустите процесс установки оборудования.

Третий шаг — установка векторного редактора. Для печати рекламных логотипов и прочей информации на виниловых наклейках, необходимо создать векторное изображение. Отлично подходит приложение CorelDraw.

Для отдельных графических операций могут понадобиться дополнительные решения. Например, к указанной выше программе разработано модульное дополнение e-Cute, упрощающее работу с плоттером. По окончании всех операций можно сделать пробную нарезку и наслаждаться работой плоттера.

Просмотры: (3421)

Добавить комментарий Отменить ответ

Для отправки комментария вам необходимо авторизоваться.

Ссылка на основную публикацию
Статьи c упоминанием слов:
Adblock
detector
