Как правильно выбрать режущий плоттер

Как выбрать режущий плоттер?

Режущие плоттеры – это основное оборудование для изготовления рекламно-сувенирной продукции. В основном их используют для порезки термотрансферных и самоклеящихся пленок.

Как правильно выбрать режущий плоттер?

Для начала нужно определиться для чего будем использовать плоттер.

• Если плоттер использовать для резки широкого спектра материалов с разной плотностью и размерами (термопленки, самоклеящиеся пленки, фотобумаги, магнитный винил и т.д.), то необходим универсальный плоттер.

• Если же узко специализироваться на нанесении принтов (работать с термопленкой) на одежду, то подойдет недорогой и небольшой режущий плоттер.

Также не последним при выборе плоттера являются такие параметры:

• Ресурс плоттера;
• Давление ножа;
• Формат нарезки;
• Точность нарезки;
• Скорость нарезки;
• Программное обеспечение;
• Оптическое позиционирование.

С какими материалами работает режущий плоттер?

Плоттеры предназначены для работы с:

Универсальность плоттера

Если для поставленных задач вам нужно резать широкий спектр материалов различной плотности, разной ширины, то, безусловно, нужен универсальный плоттер. Но если задача – нанесение термопленок на одежду, то с этой задачей прекрасно справится небольшой плоттер. Если объемы производства большие, то подойдет скоростной плоттер. Для некоторых задач подойдет планшетный плоттер.

Форматы резки материалов

Самым доступным и универсальным есть плоттер, который имеет ширину реза 200-260 мм. Но обычно в практике используется плоттеры, которые имею ширину реза 500 мм и более. Это связано с тем, что в рекламном бизнесе обычно используют пленки до 500 мм. Если вы используете широкоформатные материалы надо выбирать плоттер с наибольшей шириной реза.

Точность резки

Точность резки плоттера – это его способность вырезать детали, как можно меньше по размеру. Если плоттер использовать для самых мелких деталей, то он должен быть очень точным. А чем точнее плоттер – тем он дороже, соответственно.

Оптическое позиционирование

Оптическое позиционирование – это наличие в плоттере оптического датчика, благодаря которому он распознает специальные метки, напечатанные на материале и по ним вырезает отпечатанное изделие. Когда этот датчик присутствует, плоттер может вырезать точно по заданному контуру любую картинку, ранее напечатанную на принтере. Главное что бы макет был напечатан со специальными метками.

Давление ножа

Что бы разобраться какое давление ножа вам нужно, надо определиться с каким материалом плоттер будет работать. Например, для порезки фотобумаги, пленки и термопленки достаточно – максимум 350 грамм. Для порезки магнитного винила давление ножа должно быть минимум 400 грамм. Но и с таким давление порезать винил будет проблематично. Лучше высекать лазером, если винил не изготовлен из ПВХ или других токсичных при нагреве материалов.

Скорость резки

При большой загрузке, когда «все заказы срочные» или больших тиражах важно что бы плоттер на максимальной скорости резал качественно, то есть имел достаточно большое давление ножа и запас мощности электропривода.

Программное обеспечение

Плоттер может работать под управлением программного обеспечения MacOS или Microsoft, резать с помощью CoreIDraw или Adobe Illustrator, или иметь свое фирменное программное обеспечение. Но с фирменным обеспечением есть нюансы: очень часто оно не хочет работать с нелицензионным Windows.

Что такое кэрриер?

Кэрриер – это специальная подложка, с помощью которой материалы режутся насквозь. Это подложка есть опциональной во многих плоттерах.

Что такое марзан?

Марзан изготовлен из фторопласта – материала с низким коэффициентом трения. Он крепится на рабочую поверхность стола вдоль линии реза режущего плоттера и защищает нож от повреждения и стол от износа. Марзан является расходным материалом и периодически меняется.

С чего же изготовлен сам плоттер?

Плоттер изготовляют из двух материалов – это металл и пластмасса или комбинируют их в одном аппарате. Есть плоттеры, которые изготовлены из цельнометаллической конструкции, они визуально выглядят богаче и служат дольше. Подходят для порезки пленок, термопленок, фотобумаги и самоклеящихся пленок.

Для порезки магнитного винила, необходимо, что бы часть станины, которая соприкасается с винилом была из немагнитного материала – алюминия или пластмассы. При этом пластмасса должна быть очень крепкая, чтобы при резке зубцы на шестеренках привода не ломались.

Какие ножи используют в плоттере?

Ножи для плоттера имеют две основных характеристики – угол заточки режущей части и расстояние от кончика ножа до оси.

• Угол заточки режущей части. Стандартный и наиболее распространённый угол заточки – 45 градусов. Его используют для стандартной пленки. Для порезки плотных материалов угол должен быть – 60 градусов.

• Расстояние от кончика ножа до оси – офсет. Стандартное расстояние – 0,25 мм, подходит для порезки пленки. Для порезки толстых, плотных материалов используют нож с офсетом 0,75 мм.

Есть три основных вида ножей:

• Бигующие ножи используются на планшетных плоттерах и служат для продавливания материала при изготовлении упаковки (порезки картона, дизайнерского картона, плотной бумаги и гофкартона).

• Флюгерные ножи используются на рулонных режущих плоттерах и некоторых планшетных. Флюгерные ножи имеют цилиндрические сечения (обычно 1,5-2 мм), изготовлены из низкоуглеродистой стали. Заточка ножа имеет клиновидную форму под определенным градусом, причем только в одну сторону.

• Тангенциальные ножи используются на планшетных плоттерах для порезки толстых и вязких материалов. Данный вид ножей имеет прямоугольные сечения (обычно 2х10 мм) и изготовлен из низкоуглеродистой стали. Благодаря сечению, заточка ножа возможна как в одну, так и в другую сторону и даже под разными углами, тоесть может иметь либо одну, либо две режущих грани.

Самый универсальный и долговечный – это планшетный плоттер с тангенциальным ножом. Он режет материал практически без отходов, в отличие от рулонного, где для протяжки материала используются прижимные ролики, которые приводят к тому, что остается непригодная для резки полоса с обеих сторон.

Прижимные ролики

Прижимной ролик для плоттера применяется для фиксации (закрепления) материала (пленок, бумаги, винила) к валу во время прижима и промотки. Он регулирует давление, обеспечивает аккуратную, точную протяжку обрабатываемого материала независимо от толщины. Изготовливают ролики из пластмасы и резины. Резиновые прижимные ролики более долговечны, но все равно во время эксплуатации требуют переодической замены.

Прижимные ролики делятся на центральные и боковые – правые и левые.

Держатель ножа

Держатель ножа бывает двух видов: для тонких и толстых материалов. Для тонких материалов основание 0,9 мм; для толстых – 1,5 мм.

Рисующий элемент

Рисующий элемент вставляется вместо ножа и используется для отрисовки макетов, чертежей, лекал и схем. В качестве рисующего элемента применяются шариковые ручки и фломастеры на водной основе. В некоторых моделях плоттера каретка удерживает одновременно два инструмента – режущий и рисующий.

Дополнительные опции плоттера

Много из представленных на рынке плоттеров имеют дополнительные опции. Рассмотрим самые распространённые.

• Дисплей. Большинство моделей плоттера имеют LCD дисплей для удобства управления.

• Световой указатель. Показывает линию реза ножа и дает возможность провести позиционирование вручную. Особенно он полезен при работе со светоотражающими материалами, дает возможность следить за вырезанными изображениями.

• Поперечный нож. Дает возможность разрезать материал на листы, а также позволяет легко отрезать отработанный материал.

• Изменяемое давление прижимных роликов. Дает возможность выбрать оптимальный режим работы для лучшей подачи материала.

• Электронный указатель рабочей длины лезвия. Следит за вылетом ножа из держателя в зависимости от толщины материала. Это опция позволяет избежать поломки лезвия, плоттера и минимизировать неудовлетворительный результат порезки.

• Двунаправленная загрузка материала. Если это опция присутствует, то материал можно загружать и спереди и сзади.

• Корзина для материалов. Используется для работы с длинными материалами и обеспечивает не попадание пыли и грязи. Особенно актуальна данная опция, если плоттер используется в маленьком или загруженном помещении, где сторонние предметы могут мешать правильной подачи материала.

• Держатель для рулонных материалов. Применяется при работе с несколькими разными материалами и дает возможность их оперативно менять в процессе работы.

• Бардачок. Специально предназначенное место для инструментов, которые необходимы в работе – ножницы, карандаш, нож для выборки и т.д.

Вот, пожалуй, самое основное, что вы должны знать и учитывать при выборе и работе с плоттером.

Как правильно выбрать режущий плоттер? Август 2016 года.

Для начала разберемся, что такое режущий плоттер. Режущий плоттер, также используется название каттер, от англ. “cut” — “вырезать” — это устройство, предназначенное для вырезания изображений из бумажных, картонных, пленочных, пластиковых и других видов листовых и рулонных материалов.

По типу подачи материала режущие плоттеры подразделяют на два вида: планшетные и рулонные.

Планшетные режущие плоттеры

Планшетный режущий плоттер — это плоский стол, на который крепится обрабатываемый материал.

Режется кареткой, которая двигается над столом. На каретке может быть закреплен как нож (в более бюджетных моделях), так и лазер (в профессиональных моделях). Плоская поверхность подразумевает работу с листовыми материалами и позволяет резать даже твердые материалы — например, оргстекло.

Рулонные режущие плоттеры

Рулонный режущий плоттер работает с рулонными материалами — виниловая пленкой, термопленкой, калькой и др.

Печатающе-режущие плоттеры

Существуют также устройства, совмещающие в себе сразу функции печати и резки — их называют гибридными плоттерами и, иногда, плоттер-каттерами. Под гибридом в данном случае подразумевается исполнение в едином корпусе рулонного печатного и рулонного режущего плоттера.

Для некоторых видов производства такое совмещение функций очень удобно, например, при печати тиража наклеек — гибридный плоттер сможет в первый заход произвести печать на поверхности самоклеящейся бумаги, а за второй — порезать рулон на тираж наклеек определенной формы, без смены рулона в плоттере.

Основные параметры режущих плоттеров

Выбор режущего плоттера зависит от перечня работ, которые будут на нем выполнятся. Именно это необходимо учитывать при подборе аппарата. Основными отличительными особенностями плоттеров является:

• Формат материалов нарезки;
• Точность нарезки;
• Оптическое позиционирование;
• Давление ножа;
• Скорость нарезки материалов.

Рассмотрим каждый из этих параметров более детально.

Ширина резки материалов

Ширина резки материалов обычно ограничивается 1000 мм. Этого достаточно для изготовления основных видов рекламных материалов, но бывает необходимость использования и более широкоформатных плоттеров. Но практика показывает, что в большинстве случаев для работы хватает плоттера с рабочей зоной 500–720 мм.

Точность резки

Следующим важным параметром, который необходимо учитывать при выборе режущего плоттера, это точность резки. Если для работы необходимо вырезание мелких деталей, плоттер нужен с большой точностью нарезки, что значительно повышает его стоимость. Плоттер с высокой точностью должен вырезать все, что ему посылают на резку, четко дорезать все линии до конца и точно совмещать начало и конец резки. Точность резки можно регулировать из программы. Это называется “настроить офсет” (от англ. OffSet). Дешевые китайские плоттеры часто страдают “уходом” линии реза в сторону.

Оптическое позиционирование

Еще одним важным параметром режущего плоттера является оптическое позиционирование. Оптическое позиционирование — современная и очень удобная функция, необходимая для исключительной точности резки. Оптический датчик, расположенный в плоттере, по специальным меткам определяет края напечатанного изображения и не дает режущей головке выйти за их пределы. Разные производители внедряют свои способы позиционирования (по частям, по 4 точкам, сложная копия), однако само наличие этой опции существенно упростит работу.

Оптическое позиционирование характеризует наличие у плоттера оптического датчика, который позволяет определять оптические метки на напечатанном макете для резки. Это позволит по указанному контуру вырезать деталь любой сложности, ранее напечатанную на принтере. Например, тот же тираж наклеек — если в плоттер устанавливается рулон уже с напечатанным тиражом наклеек, который теперь нужно порезать, плоттеру нужно “привязаться” к координатной сетке по оптическим меткам, чтобы он смог точно вырезать даже сложные контурные фигуры, точно повторяя изгибы напечатанного изображения. Позиционирующий датчик – это “глаз” плоттера, способный по специальным меткам точно определять края напечатанного изображения. Подобная функция очень полезна при изготовлении значков, магнитов, а так же при изготовлении термотрансферов на футболках.

Типы ножей

Существует три основных вида ножей для плоттеров:

• флюгерные — используются для рулонных плоттеров и некоторых типов планшетных аппаратов;
• тангенциальные — используются для резки толстых, вязких материалов на планшетных плоттерах;
• бигующие — необходимы для продавливания картона, гофрокартона, электрокартона, плотной бумаги, упаковки.

Наиболее распространены первые два типа ножей, но между ними существуют принципиальные отличия.

Флюгерный нож для плоттера, когда достигает угла, разворачивается в нужном направлении резки, не поднимаясь от носителя. Такая технология более проста — нож вращается свободно внутри держателя в зависимости от направления резки.

Тангециальный нож для плоттера, достигнув угла, приподнимается от носителя и поворачивается в нужном направлении. После этого он опускается и продолжает резку. Такой способ обладает рядом преимуществ — направление резки тангециальным ножом контролируется автоматикой, что гарантирует превосходное качество выполняемых работ и дает возможность осуществлять очень точную резку с большим давлением.

Давление на нож

Давление на нож — параметр, который необходимо учитывать при выборе режущего плоттера. Данный параметр отвечает за то, какую плотность материалом мы сможем обрабатывать. Например, для термотрансферной пленки, фотобумаги или термопленки оптимальным считается давление 350 грамм. Для магнитного винила потребуются более высокие значения, как правило, не менее 400 грамм. Давление необходимо регулировать таким образом, чтобы пленка прорезалась полностью, а подложка оставалась едва задетой. В этом случае резка произойдет без замятия, а нож прослужит дольше.

Угол заточки ножа

Не менее важно уделить внимание и углу заточки ножа. Обычно в режущих плоттерах устанавливаются ножи с углами 30º, 45º и 60º. Чем тоньше пленка и чем больше уровень детализации (если вы преимущественно вырезаете миниатюрные объекты), тем меньше должен быть угол ножа. Например, нож, заточенный под углом 30º идеально подойдет для самых тонких пленок — 25-50 мкм. Нож с углом 45º принято считать универсальным — он хорошо справится с большинством термотрансферных и самоклеящихся пленок толщиной 50-100 мкм, типа Oracal. 60-ти градусный нож необходим в случаях, когда требуется разрезать толстый флок или различные виды трансферных пленок толщиной более 100 мкм.

Скорость резки

Еще одной не менее важной характеристикой плоттера является скорость резки материалов. При этом важно с какой максимальной скоростью режет каттер без потери качества. Если нет необходимости в срочных порезках, тогда есть смысл выбирать аппарат с меньшей скоростью, что позволит сэкономить средства.

Тип двигателя режущего плоттера

Нож в режущем плоттере двигается за счет двигателя, который обычно бывает двух типов — механическим шаговым или с цифровым сервоприводом. Как следует из названия, механический двигатель перемещает нож с небольшим шагом. Это не новая, но хорошо проверенная технология, основным преимуществом которой является экономичность. Режущие плоттеры с механическим двигателем стоят дешевле аналогов с сервоприводом.

Шаговый механический двигатель передвигает нож шаговыми расстояниями. За счет старой и проверенной технологии, такие режущие показывают высокую и стабильную продуктивность, а также имеют низкую стоимость. Но режущие плоттеры с шаговым двигателем имеют и недостатки — работают шумно и не имеют высокой точности резки. Такая технология не предназначена для вырезки плавных контуров или окружностей.

Плоттеры, работающие на цифровых серводвигателях, — это более современное оборудование, где подобная проблема решена. Цифровой кодер преобразует команды, поступающие от программного обеспечения, и приводит в движение режущую головку. Отсутствие механических передач делает эти плоттеры намного более тихим в работе. Что еще более важно, нож, управляемый цифровым способом, может поворачиваться и менять направление с высокой точностью. Он одинаково хорошо справится с резкой крупных объектов и миниатюрных символов (например, шрифта высотой около 3 мм).

Кроме указанных выше параметров, режущий плоттер имеет и другие параметры. К ним можно отнести LCD-дисплей, держатель для рулонных материалов, сетевой указатель, поперечный нож, корзина для материалов, бардачок для инструмента и другие вспомогательные инструменты.

На данный момент существует множество фирм, которые выпускают режущие плоттеры. Среди этого множества стоит выделить таких производителей, как Mimaki, Roland, Graphtec, Vicsign, Silhouette и другие.

Итак, какой бы режущий плоттер Вы бы не выбирали, необходимо руководствоваться тем, для каких целей и объемов он будет использован. При небольших объемах не стоит покупать слишком дорогостоящий аппарат, поскольку он не будет выполнять все свои функции. Но при этом, при высоких объемах работ к покупке режущего плоттера стоит подойти более детально.

Как выбрать режущий плоттер? Виды и основные характеристики режущих плоттеров

Режущий плоттер (или каттер, от англ. “cut” — “вырезать”) — это аппарат, предназначенный для вырезания изображений из бумажных, картонных, пленочных, пластиковых и других видов листовых и рулонных материалов.

Планшетный или рулонный?

Определимся с видами режущих плоттеров. Классически по типу подачи материала их подразделяют на два вида: планшетный и рулонный.

Планшетный плоттер

Планшетный плоттер — это плоский стол, на который крепится обрабатываемый материал.

Режется кареткой, которая двигается над столом. На каретке может быть закреплен как нож (в более бюджетных моделях), так и лазер (в профессиональных моделях). Плоская поверхность подразумевает работу с листовыми материалами и позволяет резать даже твердые материалы — например, оргстекло.

Рулонный плоттер

Рулонный плоттер работает с рулонными материалами — виниловая пленкой, термопленкой, калькой и др.

Печатающе-режущие плоттеры

Существуют также устройства, совмещающие в себе сразу функции печати и резки — их называют гибридными плоттерами и, иногда, плоттер-каттерами. Под гибридом в данном случае подразумевается исполнение в едином корпусе рулонного печатного и рулонного режущего плоттера.

Для некоторых видов производства такое совмещение функций очень удобно, например, при печати тиража наклеек — гибридный плоттер сможет в первый заход произвести печать на поверхности самоклеящейся бумаги, а за второй — порезать рулон на тираж наклеек определенной формы, без смены рулона в плоттере.

Основные характеристики режущего плоттера

Выбор режущего плоттера зависит от перечня работ, которые будут на нем выполнятся. Именно это необходимо учитывать при подборе аппарата. Основными отличительными особенностями плоттеров является:

• Формат материалов нарезки;
• Точность нарезки;
• Оптическое позиционирование;
• Давление ножа;
• Скорость нарезки материалов.

Рассмотрим каждый из этих параметров более детально.

Ширина резки материалов обычно ограничивается 1000 мм. Этого достаточно для изготовления основных видов рекламных материалов, но бывает необходимость использования и более широкоформатных плоттеров. Но практика показывает, что в большинстве случаев для работы хватает плоттера с рабочей зоной 500–720 мм.

Следующим важным параметром, который необходимо учитывать при выборе режущего плоттера, это точность резки. Если для работы необходимо вырезание мелких деталей, плоттер нужен с большой точностью нарезки, что значительно повышает его стоимость.

Еще одним важным параметром режущего плоттера является оптическое позиционирование. Оптическое позиционирование характеризует наличие у плоттера оптического датчика, который позволяет определять оптические метки на напечатанном макете для резки. Это позволит по указанному контуру вырезать деталь любой сложности, ранее напечатанную на принтере. Например, тот же тираж наклеек — если в плоттер устанавливается рулон уже с напечатанным тиражом наклеек, который теперь нужно порезать, плоттеру нужно “привязаться” к координатной сетке по оптическим меткам, чтобы он смог точно вырезать даже сложные контурные фигуры, точно повторяя изгибы напечатанного изображения.

Давление ножа — параметр, который необходимо учитывать при выборе режущего плоттера. Данный параметр отвечает за то, какую плотность материалом мы сможем обрабатывать. Если планируется вырезать материалы из фотобумаги, самоклеющейся и термопленки, нам достаточно, чтобы параметр давления ножа был равен 350 г. Но, если планируется резать, к примеру, магнитный винил — этого недостаточно. В данном случае давление на нож должно быть не менее 400–500 г.

Еще одной не менее важной характеристикой плоттера является скорость резки материалов. При этом важно с какой максимальной скоростью режет каттер без потери качества. Если нет необходимости в срочных порезках, тогда есть смысл выбирать аппарат с меньшей скоростью, что позволит сэкономить средства.

Нож в режущем плоттере приводится в движение двигателем, который может быть либо шаговым (механическим), либо с цифровым сервоприводом (серводвигатель).

Шаговый механический двигатель передвигает нож шаговыми расстояниями. За счет старой и проверенной технологии, такие режущие показывают высокую и стабильную продуктивность, а также имеют низкую стоимость. Но режущие плоттеры с шаговым двигателем имеют и недостатки — работают шумно и не имеют высокой точности резки. Такая технология не предназначена для вырезки плавных контуров или окружностей.

Для решения более сложных задач (например, вырезание контурных фигур) были созданы плоттеры с цифровым сервоприводом. Серводвигатель приводит в движение головку режущего плоттера с помощью цифрового кодера, принимающего команды с компьютера. Режущие плоттеры с серводивгателем могут вырезать как большие объекты, так и миниатюрные символы (от 3 мм), не теряя в точности вырезки даже при производстве больших объемов, но и стоят такие аппараты значительно дороже.

Кроме указанных выше параметров, режущий плоттер имеет и другие параметры. К ним можно отнести LCD-дисплей, держатель для рулонных материалов, сетевой указатель, поперечный нож, корзина для материалов, бардачок для инструмента и другие вспомогательные инструменты.

На данный момент существует множество фирм, которые выпускают режущие плоттеры. Среди этого множества стоит выделить таких производителей, как Mimaki, Roland, Graphtec, GCC, Silhouette и другие.

Итак, какой бы режущий плоттер Вы бы не выбирали, необходимо руководствоваться тем, для каких целей и объемов он будет использован. При небольших объемах не стоит покупать слишком дорогостоящий аппарат, поскольку он не будет выполнять все свои функции. Но при этом, при высоких объемах работ к покупке режущего плоттера стоит подойти более детально.

Получить подробную информацию, а также подобрать и купить режущий плоттер под ваши задачи вы всегда можете на нашем сайте или связавшись со специалистом из отдела продаж.

Как выбрать режущий плоттер

Сегодня мы узнаем, как выбрать режущий плоттер. Режущий плоттер довольно дорогая «игрушка», поэтому к выбору нужно подойти ответственно.

Плоттеры помимо режущих, бывают печатающие и режуще-печатающие, последние обладают высокой стоимостью. Поэтому мы будем рассматривать режущие плоттеры.

С типом режущего плоттера мы определились, теперь рассмотрим его функции:

1. 1) Ширина реза плоттера.
2. 2) Датчик позиционирования режущего плоттера.
3. 3) Давление ножа плоттера.
4. 4) качество резки плоттера при высокой скорости.

Про режимы плоттера в зависимости от плёнок я упоминал в статье: «Термотрансферная печать плёнками». Рассмотри функции по порядку:

1) Длину практический любой плоттер может резать сколько угодно, хоть на некоторых плоттерах, и написано до 25 метров, но вы можете разрезать хоть весь рулон. А вот с выбором ширины реза (расстояние, которое режущий плоттер может прорезать по ширине), придётся задуматься. Если вы не планируете резать плёнки, бумаги больших размеров, то достаточно приобрести режущий плоттер формата А4. И места много не занимает, и переплачивать не нужно за размер. Но если смотреть на перспективу, формата А4 будет маловато. По мимо того что на футболках, майках больших размеров, формат А4 будет маловат, вам в будущем может потребоваться делать наклейки на авто, внешнюю рекламу.

2) Некоторые режущие плоттеры оборудованы датчиком позиционирования, ещё его называют резка по типографическим меткам. Эта функция очень полезна, если вы печатаете сублимационными бумагами (Не путать с бумагой для сублимационной печати). Что бы после отпечатки изображения на принтере, не обрезать лишнее ножницами, можно воспользоваться режущем плоттером с этим датчиком. Достаточно просто напечатать метки, что бы режущий плоттер узнал, где именно ему резать. Так же резка будет более точна, в отличие от ножниц. Вопрос остался только один нужно ли вам это?

3) Давление ножа так же важный параметр, если вы планируете использовать режущий плоттер лишь для плёнок и бумаг. То вам достаточно взять режущий плоттер с давлением до 200 грамм. Но если вы планируете резать, например магнитный винил, или другие жесткие материалы, вам понадобиться большой режущий плоттер с силой прижима от 500 грамм. Ну и цена за такой плоттер будет соответствующая.

4) Ещё одной важной функцией является, как точно может резать плоттер на большой скорости. Но если у вас нет больших объемов, вы можете в настройках плоттера выставить самую маленькую скорость, тогда проблемой с точностью резки у вас возникнуть не должно.

Режущий плоттер бывает разных фирм, подробности каждой я не буду рассматривать, скажу лишь, что с китайскими плоттерами возникают проблемы с настройкой (драйвера, софт, и тд…). Лично я приобрёл самый дешёвый китайский плоттер list 720 entry. Этот плоттер на момент покупки был самый дешёвый из широкоформатных, ширина реза 610мм. На нём нету датчика позиционирования, и режет он не точно на больших скоростях.

Если вам нужно больше информации по плоттерам, а так же их сравнения, вам сюда: режущий плоттер.

На этом статья как выбрать режущий плоттер подошла к концу, подходите к выбору осознанно, в зависимости от ваших потребностей.

Как выбрать режущий плоттер: виды и области применения

Как выбрать режущий плоттер: виды и области применения

Режущий плоттер (каттер) – станок для точного вырезания трафаретов из различных материалов.
В сфере декорирования, рекламы и оформления такое оборудование крайне популярно. С его помощью
оформляют витрины, делают наружную рекламу, вывески и прочее. Станок позволяет вырезать узоры,
буквы, изображения из рулонных и листовых материалов.

Разновидности каттеров

Рулонный режущий плоттер считается классикой среди аналогов. Отличается небольшой рабочей
поверхностью. В область резки рулонный материал подается специальным механизмом. Через
оборудование может проходить лист любой длины, а вот по ширине материала станок ограничен.
Рулонный плоттер один из самых доступных и удобных станков. Простая система работы и компактность
сделали такой вид каттера наиболее популярным.

Он предназначен для работы с рулонными материалами – пленкой, бумагой, калькой. Прекрасно подойдет
для создания наклеек, открыток, листовок и прочих промоматериалов. Для работы с широкоформатными
носителями подходящим будет рулонный режущий плоттер с режущей областью до 1,9 м. Малому
формату будет достаточно режущей области до 0,4 м.

Планшетный режущий плоттер имеет ограниченную рабочую поверхность в виде стола. На него
укладывается обрабатываемый материал. Резка происходит ножами или лазерами на движущейся
каретке. Такое оборудование будет кстати при работе с листовыми тяжелыми материалами.
Из-за ограничений рабочей области, планшетный режущий плоттер менее распространен, чем
прочие каттеры.

Печатающе-режущие плоттеры известны иначе как гибридные плоттеры или плоттер-каттеры.
У такой машины пододним корпусом объединяются функции печати изображения и нарезка.
Механизм работы такой же как у рулонного плоттера + опция печати.

Безусловно это удобный станок для работников рекламной отрасли. Он бережет время и способен
за первый проход нанести изображение, а за второй его же порезать.

Если вы ищите оборудование с функцией контурной/обычной резки, перфорирования, то лучшие цены
вам может предложить компания Challenger. Специалисты помогут подобрать станок, отвечающий
требованиям вашего производства. Чтобы пользоваться оборудованием было комфортно компания
предоставляет подробную инструкцию на русском языке.
На все вопросы круглосуточно готовы ответить менеджеры из сервисных центров Москвы и Новосибирска.

СублиМастер

Плоттеры бывают — режущие, печатающие и режуще-печатающие одновременно. Нас сейчас интересуют исключительно первые, так главная задача для нас — вырезание различных узоров и текста из термотрансферной пленки.

Режущие плоттеры делятся на планшетные, рулонные и лазерные.

Планшетный плоттер — это плоский стол, на котором закрепляется разрезаемый материал. Над столом двигается каретка с ножом.

Лазерный плоттер — тот же планшетный, только вместо ножа у него расположен лазер. Такой плоттер часто используется в рекламном бизнесе, например, для резки оргстекла.

Рулонный плоттер — это устройство, способное резать рулонные габаритные материалы. Для резки термопленки нам именно такой и нужен.

Итак, с типом плоттера мы определились. Теперь стоит рассмотреть некоторые другие особенности и свойства режущих плоттеров. Как я уже сказал, устройство это не из дешевых, поэтому стоит взвесить все плюсы и минусы, чтоб потом не жалеть о бесполезно потраченных деньгах или, наоборот, о покупке плоттера без нужных вам функций.

1. Первое о чем стоит подумать — это размер плоттера, точнее его ширина реза. Если в длину у плоттеров практически нет ограничений при резке пленки, то в ширину мы ограничены его габаритами. Если вы уверены, что максимальный размер наносимых вами термоаппликаций не привысит формата A4, то вам достаточно приобрести плоттер с резом 20 — 22 см. Сэкономите на деньгах, да и место на столе подобный аппарат занимает по минимуму.

Но все-же А4 для футболок — это мало. На майках больших размеров подобное изображение смотрится мелковато. Советую вам приобрести плоттер не меньше формата A3, то есть с шириной реза от 30 см. Переплатите вы не много, а возможности ваши возрастут многократно.

При выборе плоттера не забывайте о размерах плиты вашего термопресса. Все-таки в маленьком прессе большое изображение перевести вам будет проблематично.

2. Вторым важным показателем является наличие (или отсутствие) датчика позиционирования. Это очень полезная функция, позволяющая вашему плоттеру вырезать изображения точно по контуру. Позиционирующий датчик – это “глаз” плоттера, способный по специальным меткам точно определять края напечатанного изображения. Подобная функция очень полезна при изготовлении значков, магнитов, а так же при изготовлении термотрансферов на футболках. Посмотрите видео, где показывается изготовление термотрансфера на бумаге фирмы Forever. Оно на английском языке, но там все интуитивно понятно. В данном случае применялась бумага Forever Subli-Dark для сублимационных чернил.

Я не зря размести это видео. Мне часто в письмах задают вопрос – остаются ли белые поля при лазерном или струйном термотрансфере на темные ткани. Нужен ли в этом случае плоттер? Думаю, теперь ответ для вас очевиден. Вам нужен не простой режущий плоттер, а оснащенный позиционирующим датчиком.

Для вырезания картинок и надписей из графического редактора позиционирующий датчик вам не понадобится.

3. Еще одним показателем режущих плоттеров является сила реза, то есть максимальное возможное давление ножа. Дорогие большие плоттеры имеют давление не менее 500 грамм. Если вы не собираетесь резать магнитный винил и другие плотные материалы, за большим давлением вам можно не гнаться. Для резки дизайнерской или термотрансферной пленки вам вполне хватит давления в 200 грамм.

4. Точность реза. Тут любому ясно, что данный параметр очень важен. Плоттер с высокой точностью должен вырезать все, что ему посылают на резку, четко дорезать все линии до конца и точно совмещать начало и конец резки. Точность резки можно регулировать из программы. Это называется “настроить офсет” (от англ. OffSet). Дешевые китайские плоттеры часто страдают “уводом” в сторону.

5. Скорость резки так же имеет свою важность. Точнее важна не сама скорость, а качество резки при высокой скорости. При большом количестве мелких деталей в изображении скорость лучше понизить до 5 – 10 см/сек. для более качественного результата.

Обратите еще внимание на различные приятные мелочи, вроде вот такого матерчатого кармана у плоттера. С его помощью пленка не будет во время резки волочиться по полу и останется чистой.

В заключении несколько слов о фирмах производителях. Их довольно много – из надежных японцев выделяются Roland, Mimaki, Graphtec. Неплохие плоттеры делает бельгийская фирма Summa.

Так же российский рынок режущих плоттеров наводнен большим количеством китайских производителей. Они в большинстве своем дешевле своих именитых собратьев, возможно не так точны и надежны, но и среди них есть много достойных экземпляров. В разделе Список поставщиков вы найдете много фирм, продающих режущие плоттеры на любой вкус и кошелек и, наверняка, среди них сумеете выбрать для себя что-нибудь достойное.

Выбирая плоттер, всегда ориентируйтесь на будущее с запасом. Ведь одними термотрансферами дело не ограничится. Можно оказывать услуги плоттерной резки по дизайнерской пленке для рекламщиков. Можно из пленки (типа Oracal) вырезать наклейки на автомобили и выгодно продавать их. Одним словом, приобретая плоттер, вы делаете существенный шаг вперед, расширяя ассортимент своих товаров и услуг. Поэтому к выбору режущего плоттера подойдите основательно!

Успехов вам и удачи!

Понравилась статья? Вы можете подписаться на новости и первыми узнавать о новых статьях и уроках сайта СублиМастер.

Выбор режущего плоттера

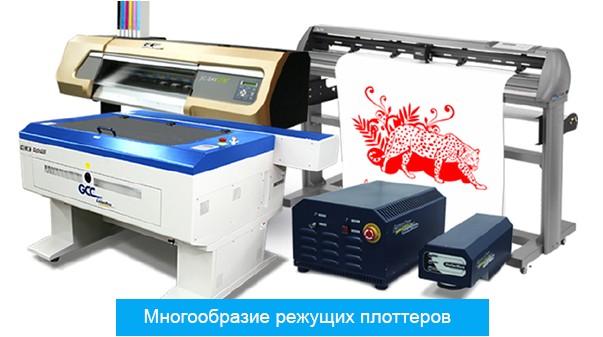

Режущий плоттер или, иначе говоря, каттер представляет собой аппарат для вырезания изображений из пластиковых, картонных, бумажных и других рулонных и листовых материалов. Оборудование бывает планшетным и рулонным.

Планшетный плоттер выглядит как плоский стол, на котором фиксируется обрабатываемый материал. Резка производится режущим инструментом, закрепленным на каретке, она движется над столом. На каретках располагаются один или два держателя (дешевые модели) или до четырех держателей с возможностью установки фрезерующего шпинделя (профессиональное оборудование). На плоской поверхности удобно работать с листовыми, толстыми или твердыми материалами, такими как гофрокартон или оргстекло. А также осуществлять сквозную резку.

Рулонные плоттеры необходимы для работы с рулонными материалами — ПВХ-самоклеющейся пленкой. Используются для разрезания верхнего слоя пленки, а нижний слой – подложка остается нетронутой для легкого отделения.

• Встроенная функция резки в интерьерный печатный плоттер

Плоттеры печатающее-режущего типа совмещают в себе функции резки и печати. Часто такое оборудование называют гибридным, вмещающим под одним корпусом возможности рулонного режущего и рулонного печатного каттера. Такие аппараты востребованы на многих производствах. Они подходят, например, для изготовления тиражей наклеек: в первый запуск техника печатает изображения, во второй — разрезает листы на части. Минусом такого совмещения становится низкая производительность, так как такой плоттер во время резки будет занят и нельзя продолжать печать, поэтому на загруженном производстве целесообразнее установить отдельно интерьерный печатный плоттер, и отдельно режущий плоттер.

Характеристики режущих плоттеров

Выбирать каттеры необходимо в соответствии с предполагаемыми видами деятельности. Главные отличительные особенности аппаратов:

• тип двигателей;
• скорость резки;
• точность резки;
• давление ножа;
• формат материалов;
• оптическое позиционирование.

• Тип двигателей

В продаже встречаются как модели с микрошаговыми двигателями, так и с серводвигателями. Главное преимущество моделей с микрошаговыми двигателями – низкая цена и долговечность из-за отсутствия изнашиваемых угольных щеток, а преимущества моделей с серводвигателями – высокая скорость, высокая точность из-за наличия обратной связи, низкий шум при работе.

Высокая скорость резки важна для выполнения срочных заказов. Если же время есть, обдумайте покупку менее скоростных моделей. Это позволит существенно сэкономить.

Если выполнение заказов подразумевает вырезание мелких деталей, лучше выбрать плоттер с высокой точностью резки. Он обойдется дороже, но впоследствии это окупится, поскольку можно будет выполнять более сложную работу.

При выборе режущего плоттера важно учитывать давление ножа. Оно напрямую влияет на то, материалы какой плотности можно будет брать в работу. Если использовать самоклеящуюся пленку, то этот параметр может составлять 350 г. Если предстоит резать магнитный винил, то давление должно быть выше — до 1,5 кг.

• Формат материалов

Ширина обрабатываемых материалов на рулонных каттерах ограничена 1600 мм. Ее хватает для основных видов рекламной продукции. Планшетные модели бывают с габаритами до 2000х3000 мм, для обработки больших листовых материалов.

• Оптическое позиционирование

Оптическое позиционирование говорит о наличии специального датчика, определяющего оптические метки на макете. Оно позволяет вырезать детали по указанным контурам вне зависимости от сложности. Например, для печати тиража наклеек плоттеру необходимо разрезать материал с привязкой к изображению. Это осуществляется по координатной сетке с оптическими метками. Они позволяют ювелирно вырезать самые сложные фигуры.
